Dette fuldt udstyrede bord (BTB-interface) kan bruges som en højtydende enkeltpladscomputer og indlejret bundkort til display, kontrol, netværkstransmission, fillagring, kant computing og andre scenarier.
Ved hjælp af rockchiprk3568 (kommerciel kvalitet)/RK3568J (industriel kvalitet) som hovedchip vedtager den 22nm processteknologi, med en maksimal frekvens på 2,0 GHz, integreret quad-core 64-bit cortex-A55-processor og malig5222ee grafiske processor, understøtter 4K decoding og 1080p, der kobler, understøtter dobbelt-faisk-display, bygget Independent NPU, CANGE, CANGE, CANN bruges til lette kunstige efterretningsapplikationer.
Giv en række hukommelses- og opbevaringskombinationer at vælge imellem, afbalanceret hardwarekonfiguration ombord, bred vifte af applikationer.
Indbygget uafhængig NPU-computerkraft kan nå 1TOPS (3568J er 512MACNPU), kan bruges til lette kunstige efterretningsapplikationer.
Det har høj integration og rige ekspansionsgrænseflader og er udstyret med dobbelt Gigabit Ethernet -porte, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, MIPI -skærmgrænseflade, MIPI -kamera -interface, lydgrænseflade og andre periferealer, som kan give fuldt ud til udførelsen af processoren og yderligere omfatte brugen af brugen af brugen af brættet.
Støtter officielt mainstream Andriod 11, Debain, Ubuntu -operativsystembilleder og kan anvendes til en række forskellige applikationsmiljøer.
Giv helt open source, officielle tutorials, komplette SDK -driverudviklingspakker, designskemaer og andre ressourcer, du kan nemt komme i gang uden blindgyde.
Det kan dele en baseboard med vores RK3566 BTB Core Board. Med andre ord behøver du kun at designe et baseboard for at støtte to kernebestyrelser.
Kommerciel kvalitet og industriel kvalitet er tilgængelige.
Rimelig pris med høj kvalitet.
Klar til brug. Understøtter flere operativsystemer.
Dobbelt Gigabit Ethernet -grænseflader, understøtter dynamisk spændingsregulering.
Indbygget uafhængig NPU, computerkraft kan nå 512MAC/1TOPS.
Understøtter et-klik-switching af mainstream-arkitekturmodeller, kan bruges til lette kunstige intelligensapplikationer.
Kraftige billedanalysefunktioner, let afkodning 4K understøtter 4K@60 rammer H.264 \ H.265 \ VP9 Formatafkodning og 1080p60 Frame H.264 \ H.265 Formatkodning.
Dobbeltskærmskærm, high-definition og bærbar.
Support dobbeltskærmsdisplay, support op til 4K60 rammer + 1080p60 rammer billedoutput på samme tid.
Med rige ekspansionsgrænseflader for at imødekomme forskellige eksterne behov

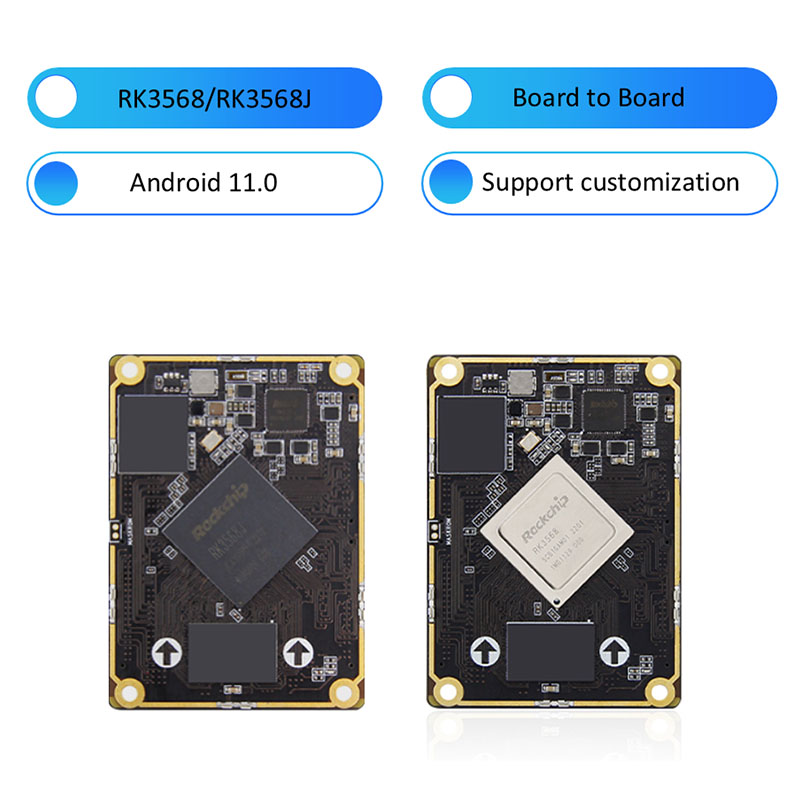

RK3568 BTB Core Board Hardware -konfiguration
Stik: Mand: SGDBM-05-80P-H10 Kvinde: SGDBF-05-80P-H30
Hovedchip: RK3568/RK3568J (quad-core cortex-A55, 2GHz, Mali-G52)
IO: BTB fører til 320 stifter, 0,5 mm afstand, fører til alle i0
Hukommelse: 1/2/4/8GB, LPDDR4/4X, 1560MHz
Opbevaring: 8/32/64/128GB, EMMC
Stik: Mand: SGDBM-05-80P-H10 Kvinde: SGDBF-05-80P-H30
Strømgrænseflade: 12V@1A (1A og derover) DC -input, DC -interface
Ethernet: 10/100/1000m Adaptiv Ethernet Port*2
HDMI: HDMI2.0 skærmgrænseflade, understøtter display med dobbelt skærm, maksimal opløsning 4096*2160@60Hz
MIPI-DSI: MIPI-skærmgrænseflade*2, kan tilsluttes til Wildfire Mipi-skærm, support dual-screen-skærm: enkelt MIPI-tilstand Maksimal opløsning 1920*1080@60Hz
MIPI-CSI: MIPI-kamera-interface*2, kan tilsluttes IMX415/OV8858-kameraet
EDP: EDP1.3 skærmgrænseflade*1, EDP Touch -interface*1; Understøtt dobbeltskærmsdisplay
USB2.0: Type-A-interface*3 (vært); Type-C-interface*1 (OTG), til firmwareforbrændingsgrænseflade
USB3.0: Type-A-interface*1 (vært)
M.2 Interface: M.Key Type Solid State Drive, PCLE3.0*2 baner; Kan tilsluttes 2280 Specifikation NVME Solid State Drive
PCLE-interface: Mini-PCLE-interface, kan bruges med fuldhøjde eller halvhøjde WiFi-netværkskort, 4G-modul eller andet mini-PCLE-interface-modul
SIM -kortholder: SIM -kortfunktion skal bruges med 4G -modul
SATA -interface: Standard SATA -interface*1; SATA strømforsyningsgrænseflade*1, understøtter 12V output
Kan: kan*2
ADC: ADC erhvervelsesgrænseflade*1
Seriel port: Debug Serial Port*1 (UART2) Standardparameter 1500000-8-N-1; Lvttl seriel port*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)
TF -kortholder: Understøtter Micro SD (TF) kortstøvsystem, op til 512 GB
Lyd: lydudgang, 3,5 mm lydholder*1 (grøn); Lydindgang, 3,5 mm lydholder*1 (rød); MIC Microphone Interface*1 SPK Speaker Interface*1, kan forbinde 1W Power Speaker
Knap: tænd / sluk -knap; Nulstil knap; Gendannelsesknap
Infrarød modtager: Understøtter infrarød fjernbetjeningsfunktion
RTC: RTC -stikkontakt*1
Ventilatorgrænseflade: Understøtter installation af 5V ventilator til afkøling
