RK3588 Board-to-Board Development Board sigter mod at muliggøre fleksible kombinationer mellem Core Board og Functional Sub-Boards (Carrier Board) ved at anvende et modulært design og bruge standardiserede grænseflader (f.eks. PCIE, MXM, High-Speed Board-to-Board Connectors)
Sammenlignet med integreret bestyrelse eller enkeltbrætcomputer deler Board -to -Board bundkort følgende kernefordele:
| Fordel | B2B -udviklingsbestyrelser | Traditionelle MCU -bestyrelser |
| Udvidelsesbarhed | Modulært, hot-swappable | Rettede perifere enheder, jumperledninger |
| Signalkvalitet | Understøtter signaler på GHZ-niveau | Begrænset til lavhastigheds GPIO/UART |
| Udviklingshastighed | Genbrug validerede moduler | Kræver fuld hardware -redesign |
| Brug sager | Komplekse systemer (AI/Industrial) | Enkel kontrol (sensorlogning) |
● Kraftfuld SOC: Rockchip RK3588 (8-core Cortex-A76/A55, 6TOPS NPU)
● Modulært design: Fleksible B2B -stik til brugerdefineret udvidelse
● Højhastighedsgrænseflader: PCIe 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-display: understøtter 8K@60fps + 4k@60fps samtidigt output
● Industriel kvalitet: -40 ° C til +85 ° C drift
● Rige grænseflader: Mini PCIe, M.2 M Key, MIPI CSI

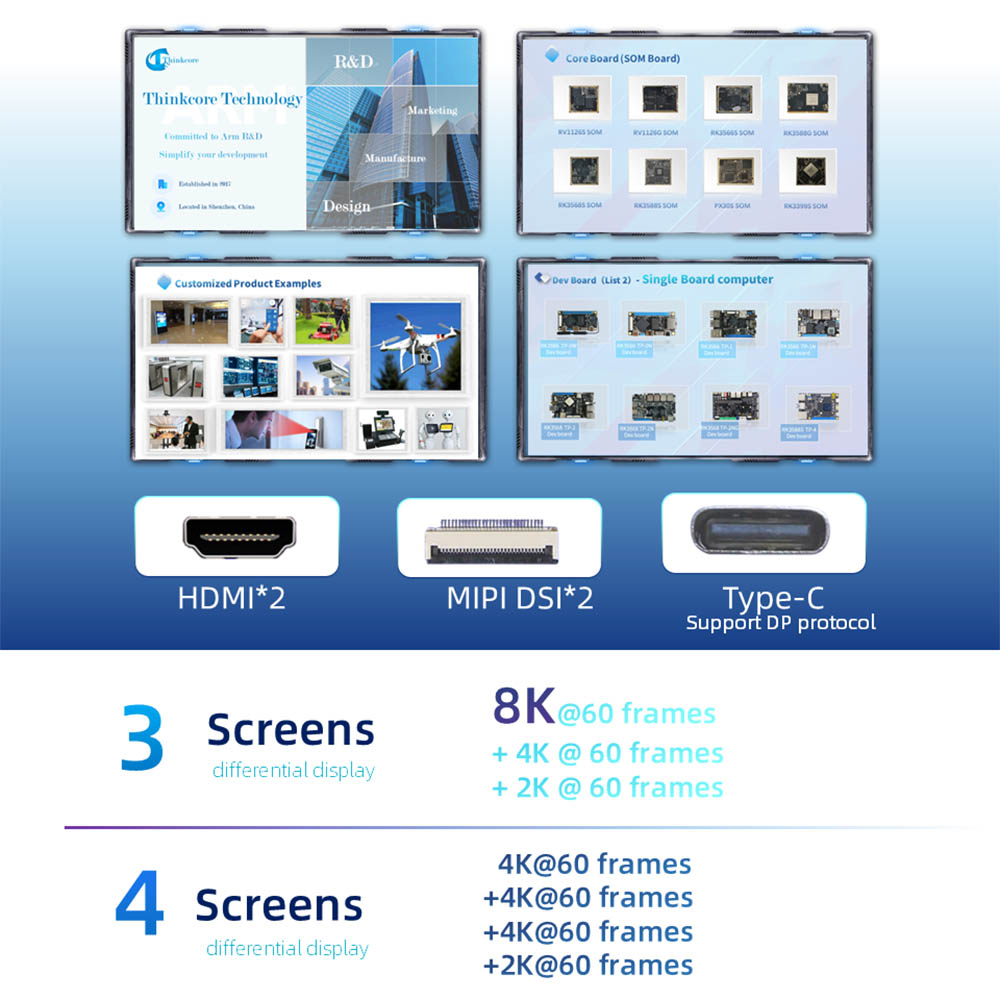

● Multi-skærm Forskellige display: Understøtter heterogen skærm med tre skærme og fire skærme heterogen skærm. HDMI*2; Mipi dsi*2; Type-C (understøtter DP-protokol)

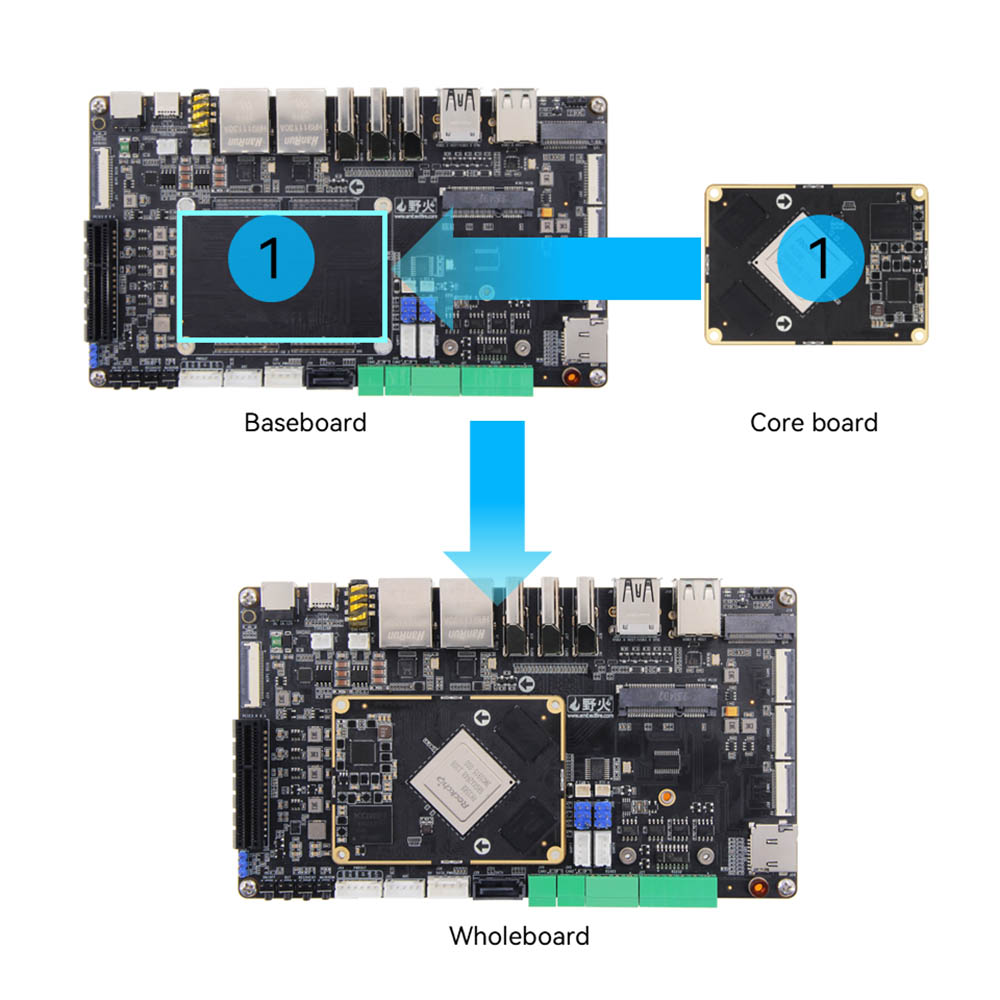

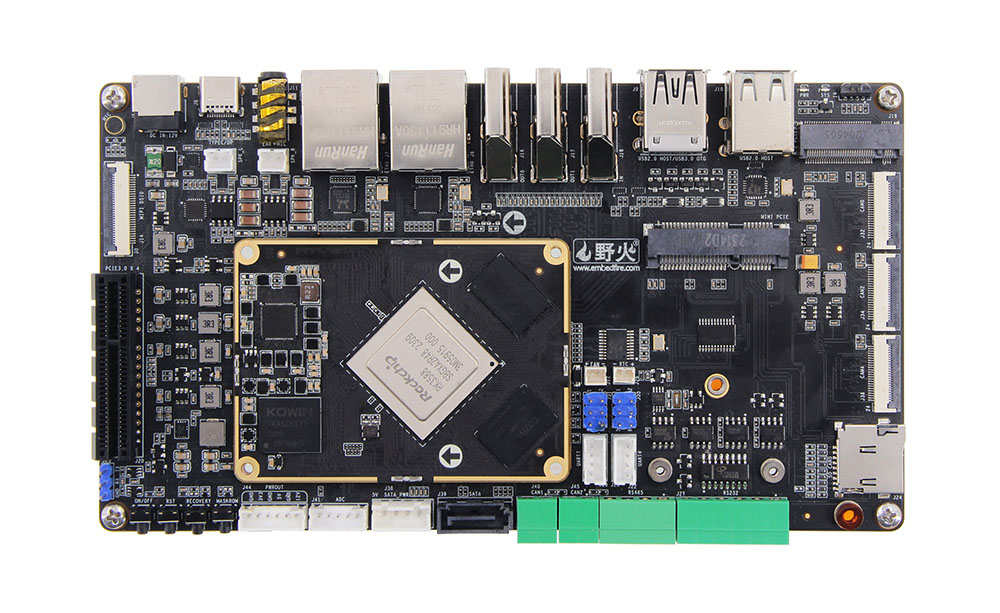

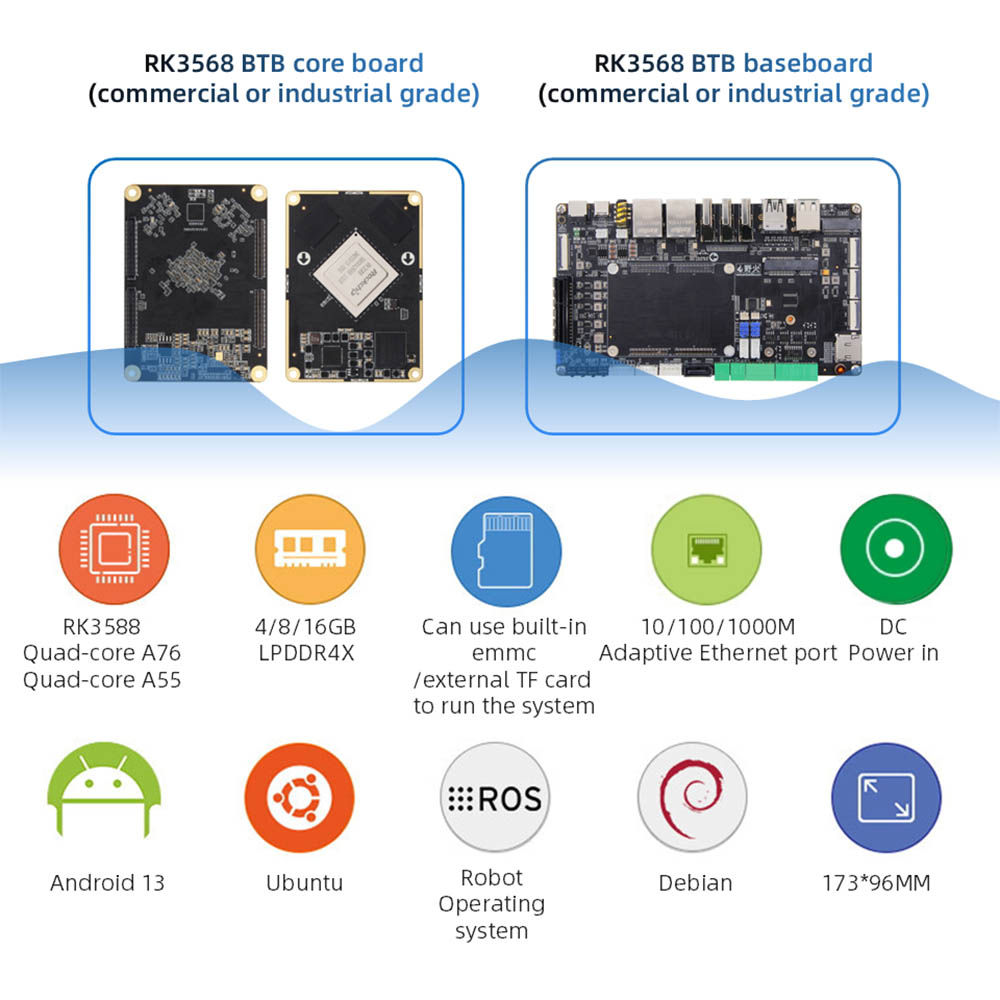

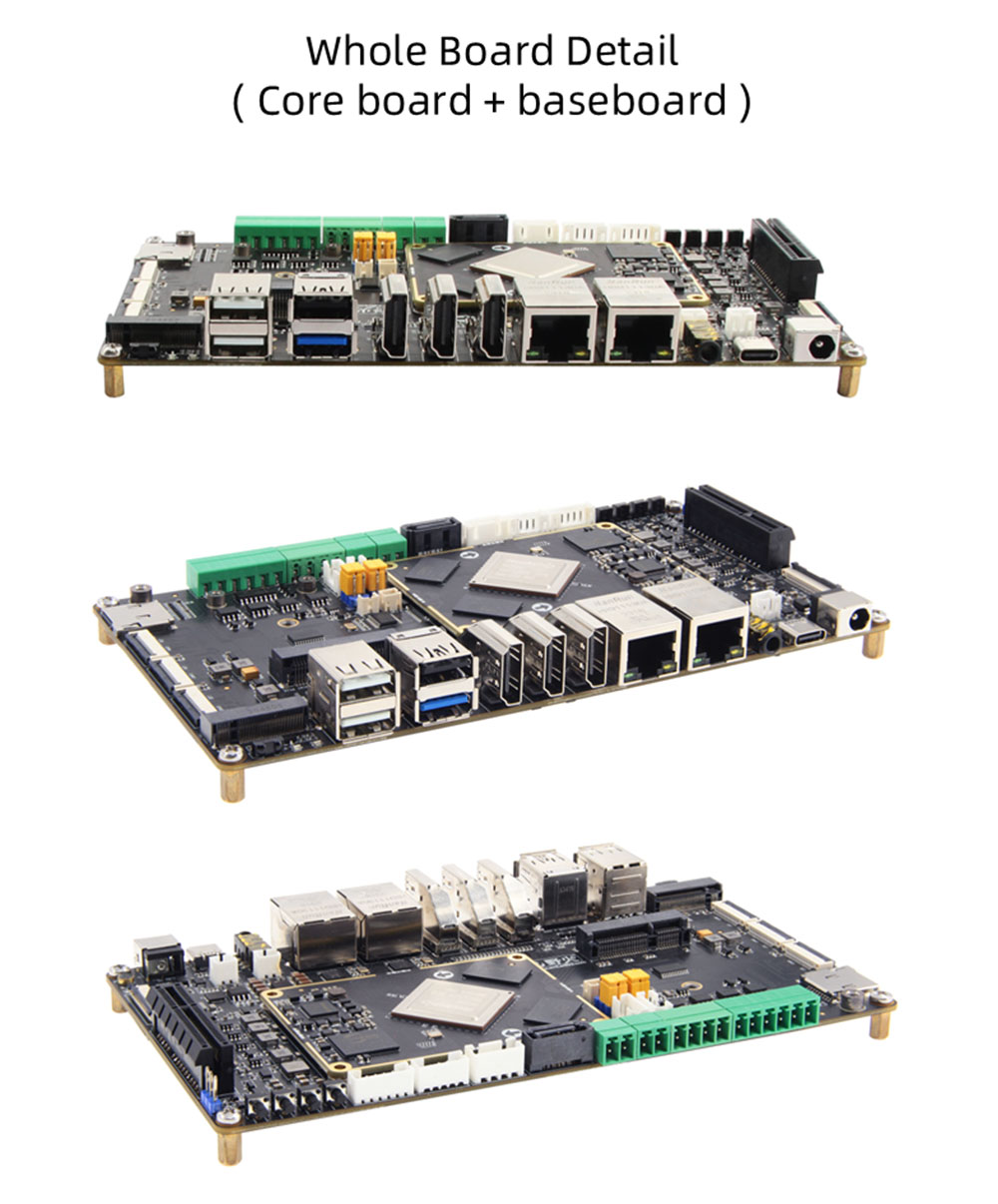

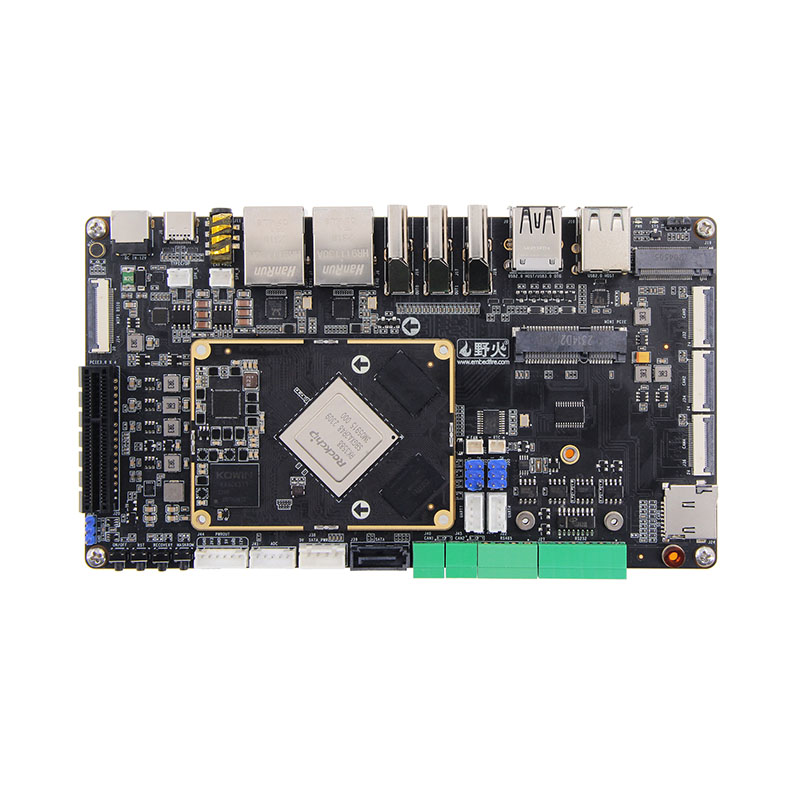

BTB -bundkortet består af et kernebestyrelse og et transporttavle/ baseboard.

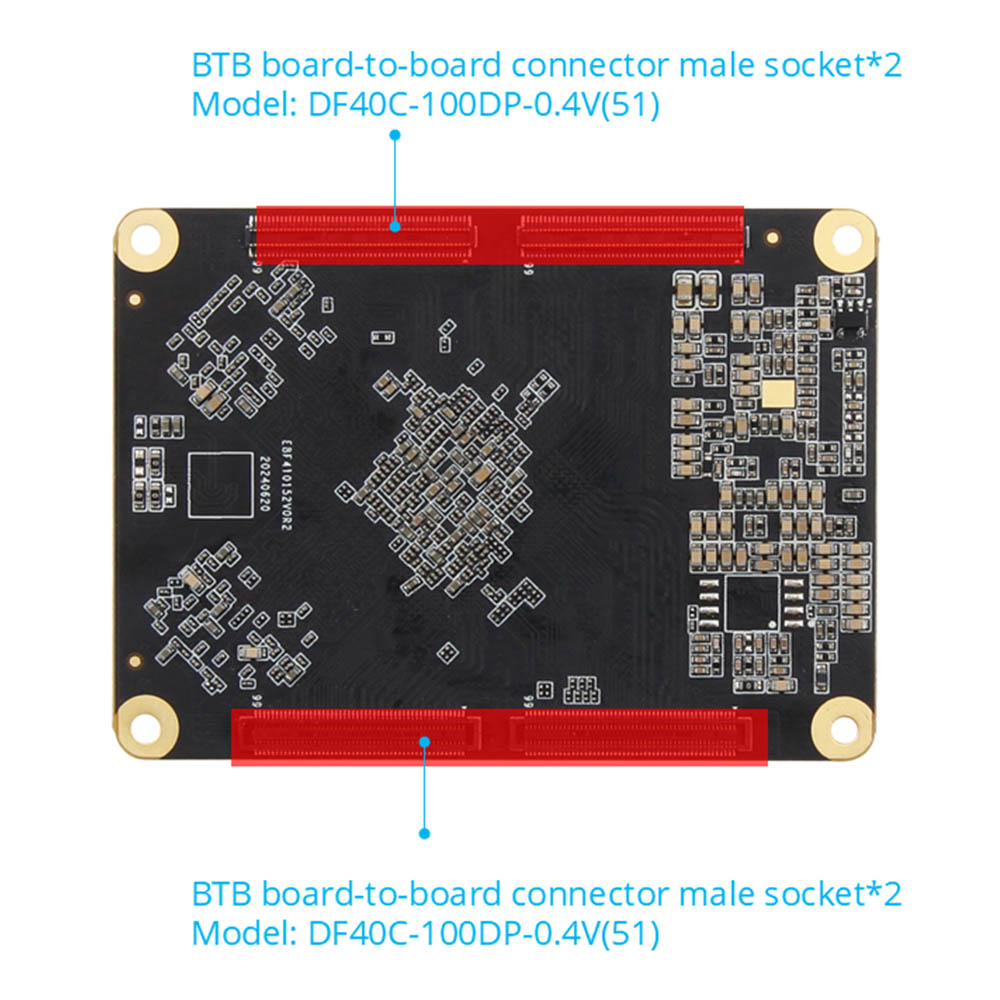

● Stik: Hanstik: DF40C-100DP-0.4V (51) Kvindelig stik: DF40C-100DS-0.4V (51)

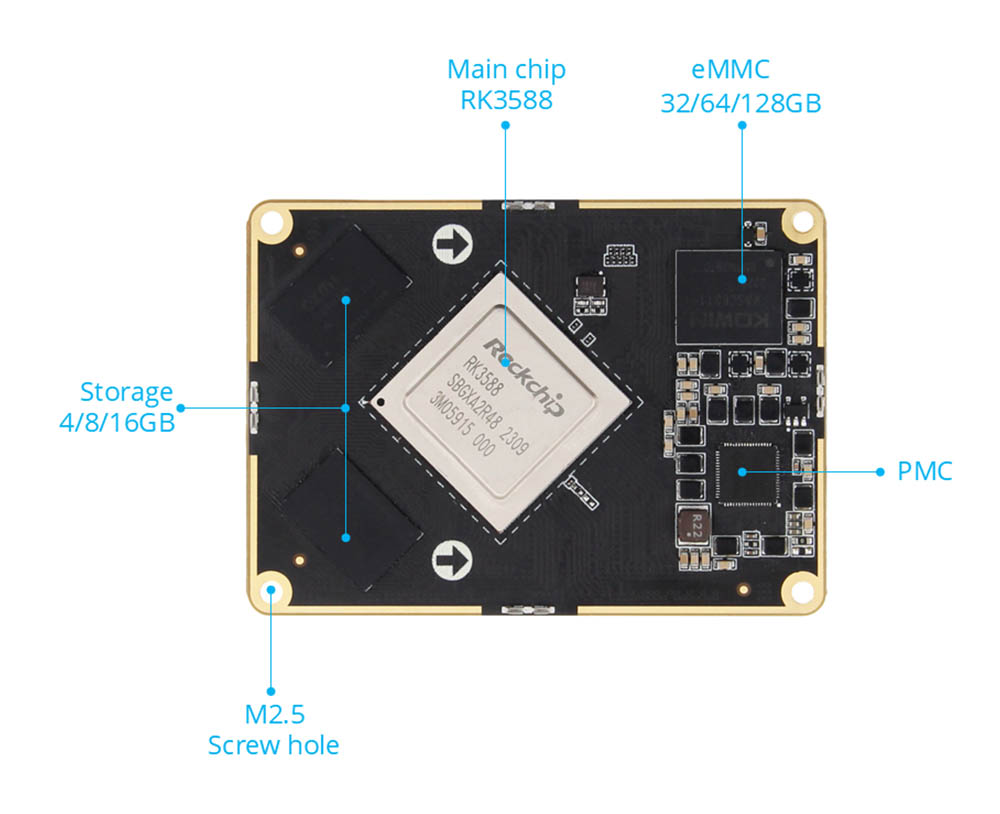

● Hovedchip: RK3588 (quad-core A76 + quad-core A55, Mali-G610, 6Tops Computing Power) BTB fører til 400 stifter, 0,5 mm afstand, fører til alle I0
● Hukommelse: 4/8/16GB, LPDDR4/4X
● Opbevaring: 32/64/128GB. EMMC
● Stik: Mand: DF40C-100DP-0.4V (51) Kvinde: DF40C-100DS-0.4V (51)

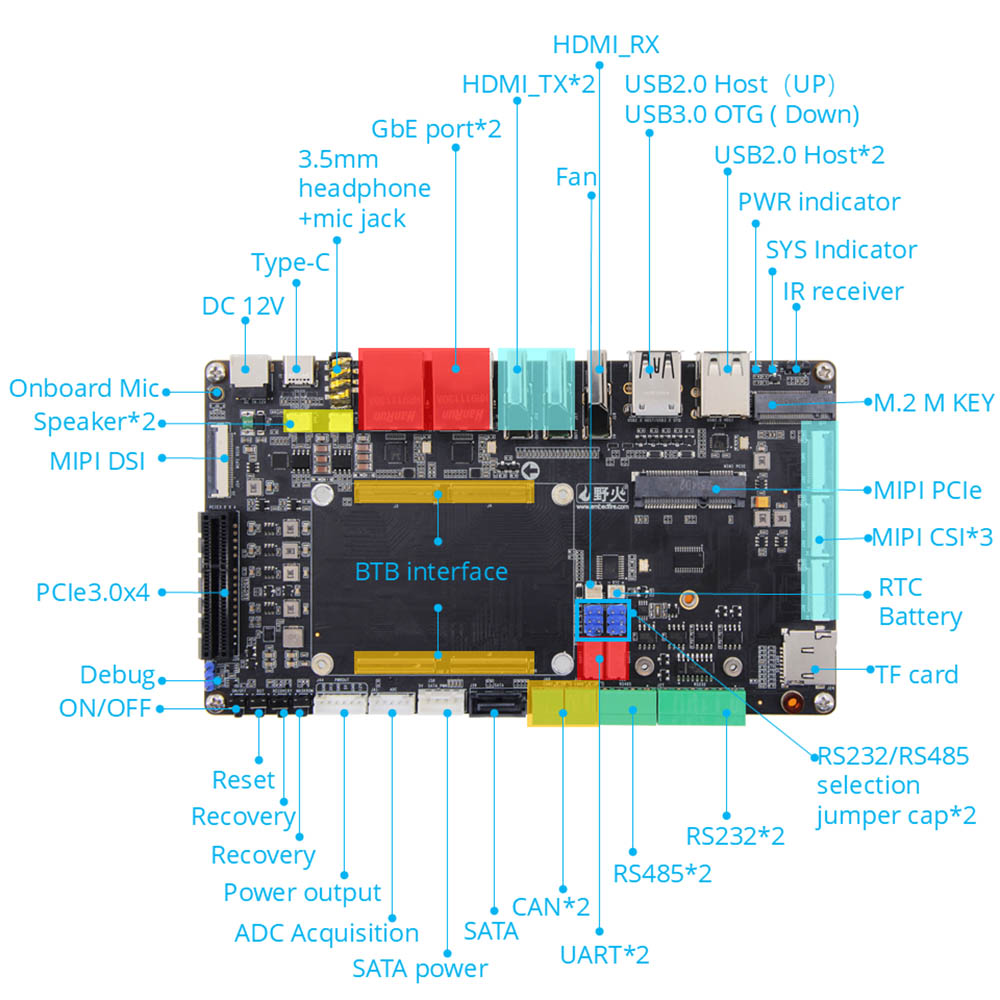

● Effektgrænseflade: 12V@2A DC Input, DC -interface*1; Power Output -interface*1
● Ethernet: Gigabit Network Port*2, Support 10/100/1000 Mbps Data Transmission Rate
● HDMI: HDMI12.0 input*1, op til 3840x2160@60fps; HDMI2.1 Output*2, understøtter flere skærme med andre skærme, maksimal opløsning 7680x4320@60Hz (8k opløsning)
● MIPI-DSI: MIPI-skærmgrænseflade*2 (front*1, tilbage*1), kan tilsluttes til Wildfire Mipi-skærm, understøtter flere skærme med andre skærme; Enkelt MIPI -tilstand Maksimal opløsning 1920*1080@60Hz

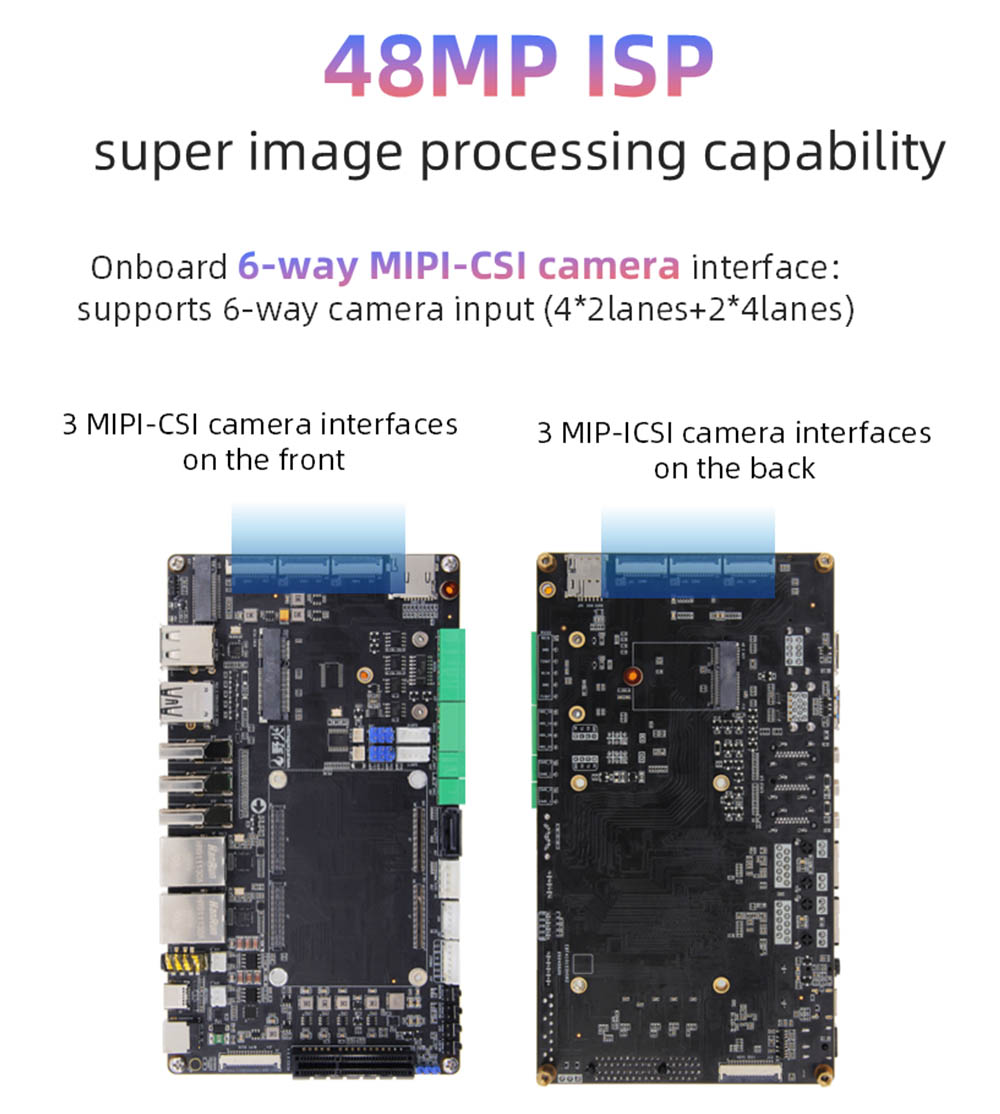

● MIPI-CSI: MIPI-kamera-grænseflade*6 (front*3, tilbage*3), kan tilsluttes til Wildfire Mipi-kamera
● USB2.0: USB-Hosttype-A-interface*3
● USB3.0: USB-OTGTYPE-A-interface*1; Type-C-interface*1, kan bruges til firmwareforbrænding, understøtter DP1.4-protokol

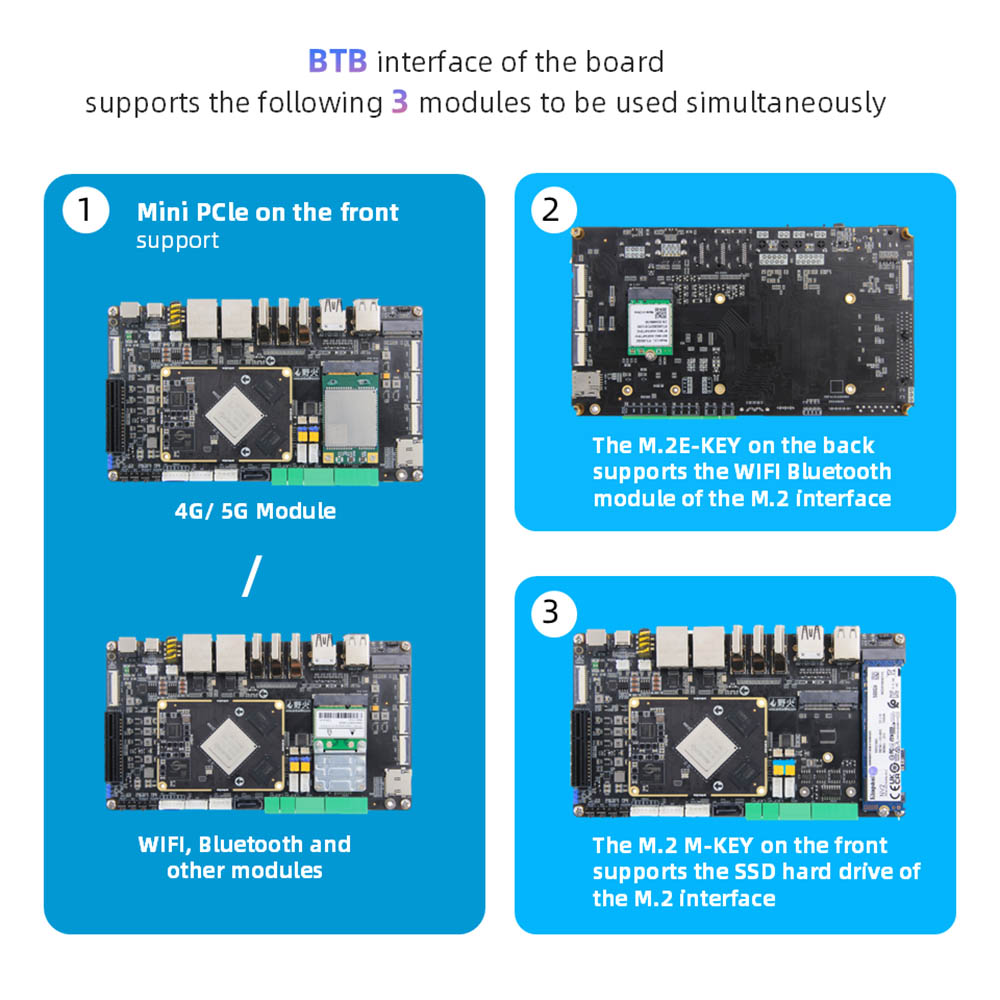

● PCLE-interface: Mini-PCLE-interface*1, kan bruges med WiFi-netværkskort i fuld højde eller halvhøjde, 4G-modul eller andet mini-PCLE-interface-modul: PCLE3.0x4-interface*1
● M.2-grænseflade: M.2Ekey-interface*1, understøtter M.2 E-Key Wireless Network Card Module; M.2 m Key Interface*1, understøtter M.2 M-Key PCLE3.0*4LANES SPECIFIKATION 2280 harddisk
● TF -kortholder: Micro SD (TF) kortholder*1, understøtter TF -kortstøvsystem, op til 512 GB
● SIM -kortholder: SIM -kortholder*1, SIM -kortfunktion skal bruges med 4G -modul
● SATA -interface: Standard SATA -interface*1; SATA Power Interface*1, understøtter 12V output
● Kan: kan*2
● ADC: ADC -erhvervelsesgrænseflade*1
● Debug Serial Port:
● Debug Serial Port*1 (UART2), standardparameter 1500000-8-N-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 Selection Jumper Interface*2
● Audio: Ombord mikrofon*1; SPK-højttalergrænseflade*2, kan tilslutte 3W Power Speaker Headphone Output + Microphone Input 2-in-1 Interface*1
● Knap: ON/OFF -knap*1; Maskrom -knap*1; Gendannelsesknap*1; Nulstil knap*
● LED: strømindikator*1; Systemindikator*1
● Infrarød modtager: Support infrarød fjernbetjeningsfunktion
● RTC: RTC Strømkontakt*1
● Ventilatorgrænseflade: Support installation af 5V eller 12V ventilatorkøling
● AI Edge Computing ： Smart sikkerhed ， Smart Transportation ， Smart City, Video Analytics.
● Industriel automatisering: PLC Control, Machine Vision.
● Robotik: AI-drevet autonom navigation.
● Applikationer i køretøjer ： Underholdningssystem i bilen, navigationssystemet i bilen.
● Digital skiltning: 8K-reklame på flere skærme.
● Medicinsk udstyr: Medicinske endoskoper, ultralydsafbildningssystemer
