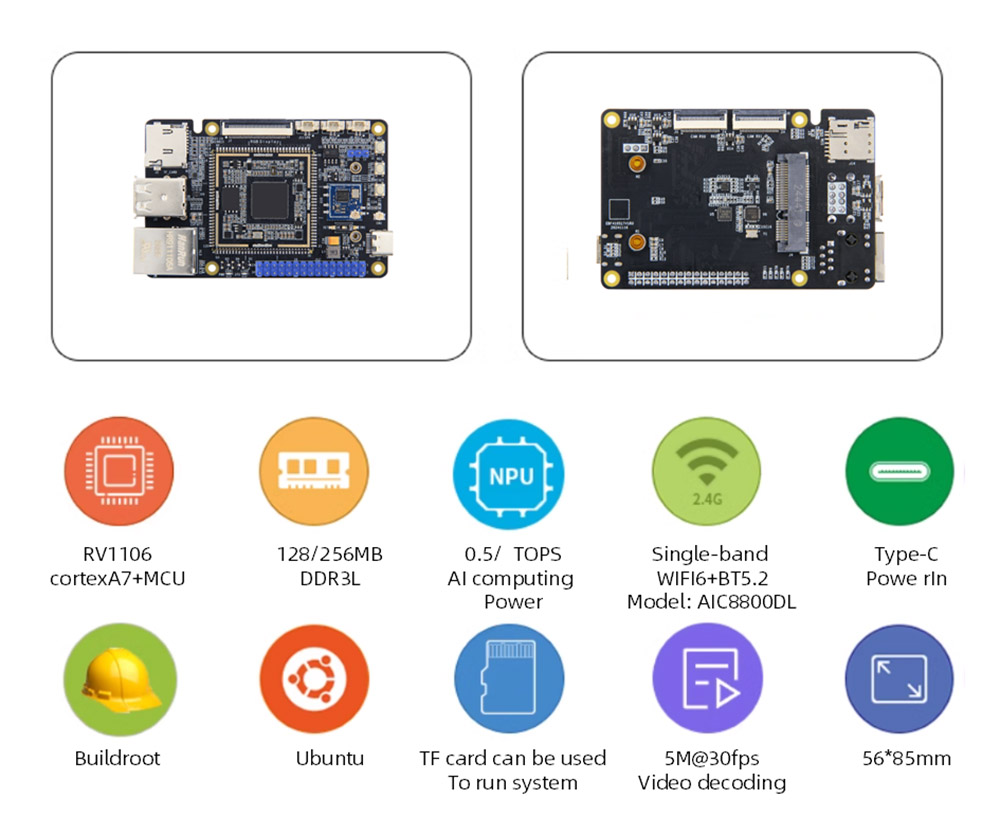

TP-RV1106-bestyrelsen er hovedsageligt rettet mod producenter og indlejrede entry-level-udviklere og kan bruges til udvikling inden for forskellige områder såsom smart hjem, sikkerhedsovervågning, industriel automatisering, forbrugerelektronik, Internet of Things, Education and Entertainment.
Brug RockChip RV1106 som hovedchip, med enkeltbånd WiFi6+BT5.2 Trådløst modul USB2.0 vært, 100 m Ethernet, TF-kortholder, MIPI-kamera, MIC, SPK og andre perifere enheder, 30pin-konfigurerbare pins, support GPIO, SPI, i2C, UART, PWM-funktioner.
Indbygget uafhængig NPU-computerkraft kan nå 0,5T/1tops@int8, med kameraet kan realisere Yolo-video-genkendelse i realtid, billedgenkendelse og andre funktioner.
Indbygget lavlatensvideo-kodningsmodul kan understøtte op til 5M@30FPS H264/H265 Video-kodning, 4M@60FPS JPEG/MJPEG-kodning og understøtter flere bitrate-kontrolmetoder.

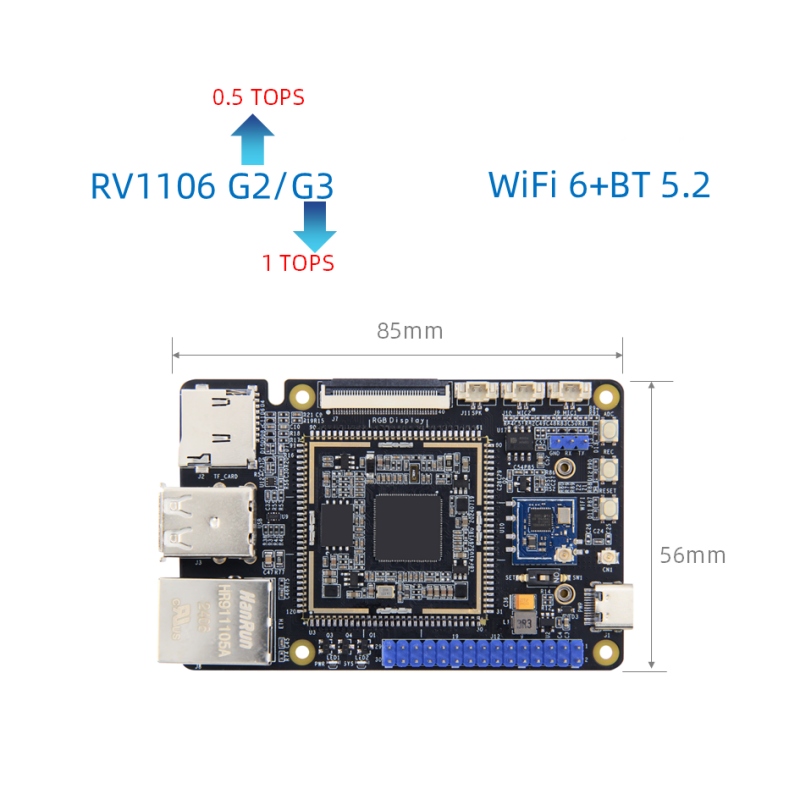

Bestyrelsen leverer to valgfri hukommelseskonfigurationer med en størrelse på kun 56*85 mm, lille og udsøgt, lavt strømforbrug og høj ydeevne og kan let køre Linux -systemet.
Tilvejebringer buildroot -systembillede, helt open source -data, tutorial -dokumenter, komplet SDK -driverudviklingspakke, PDF -skemaer og andre ressourcer til at lette brugerbrug og sekundær udvikling.

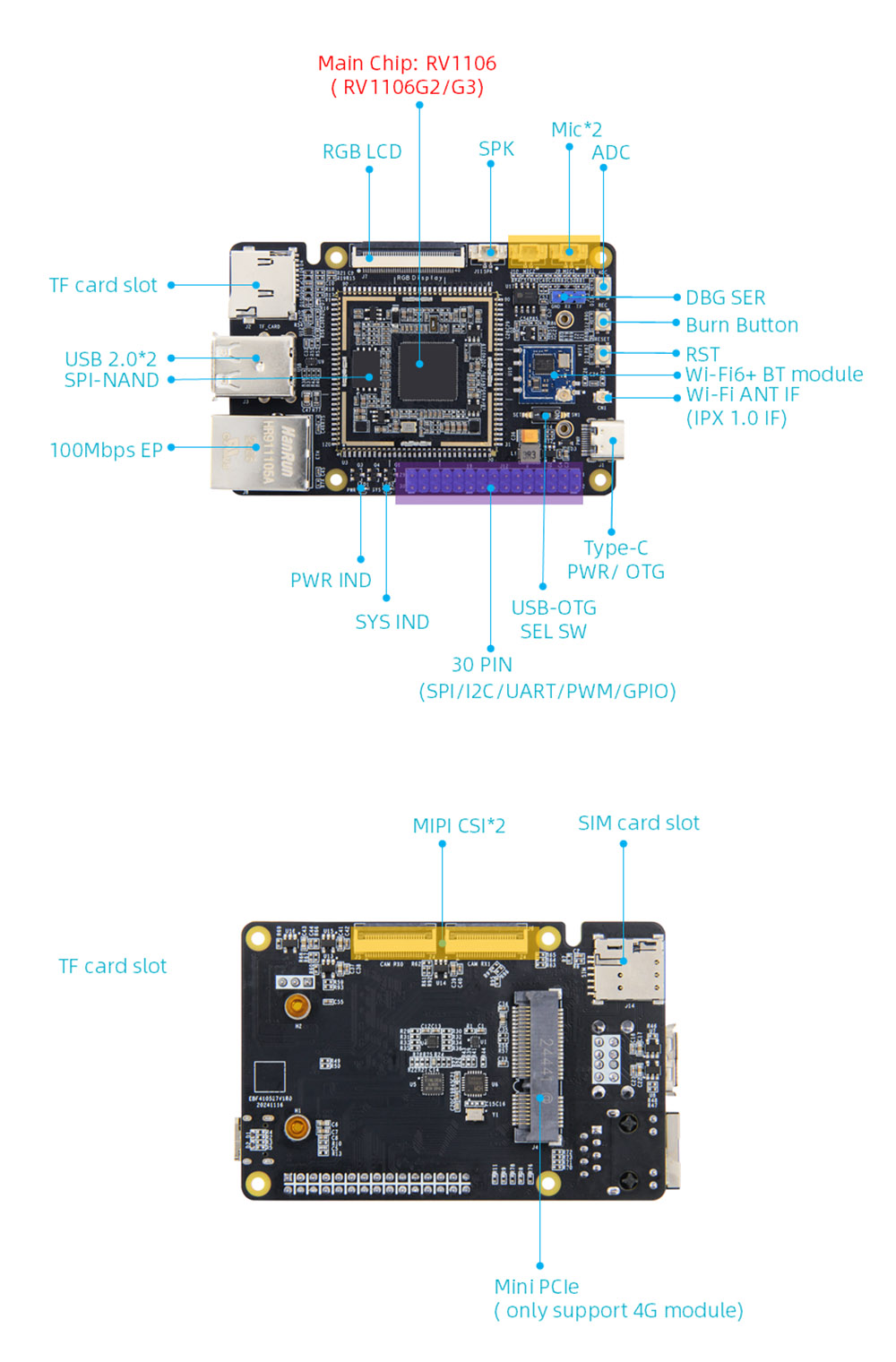

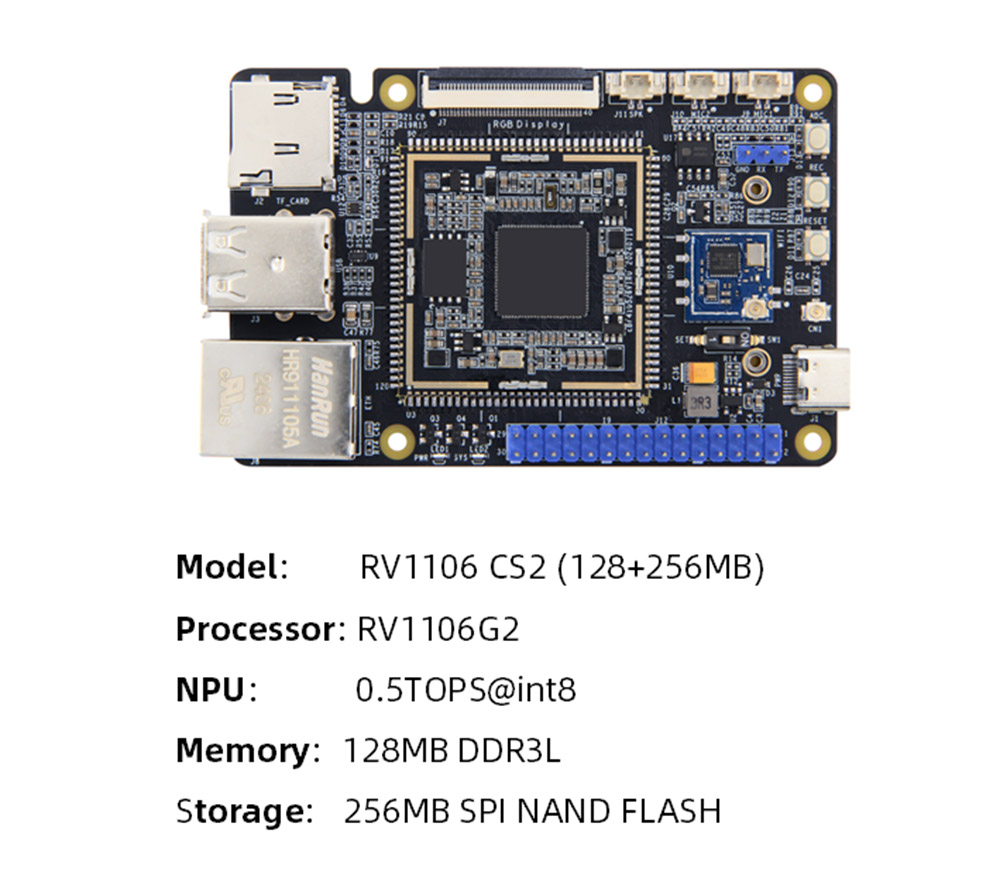

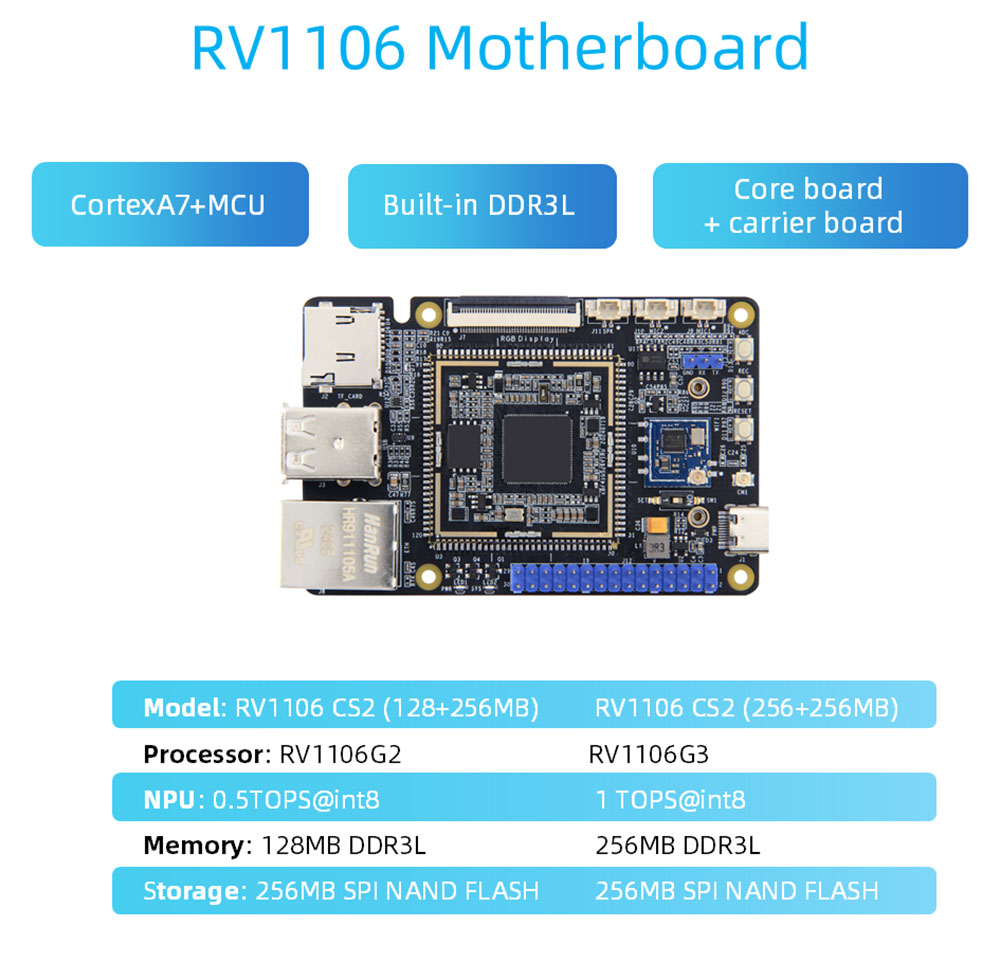

CPU: Hovedchip: RV1106, Cortexa7+MCU

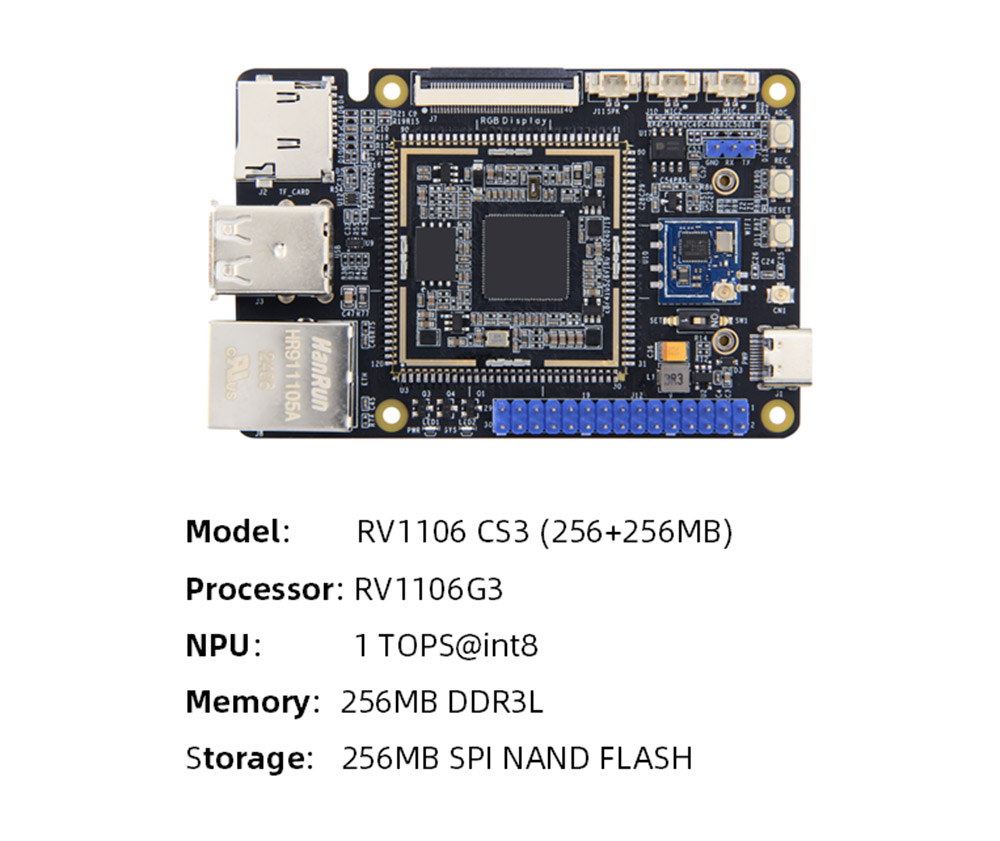

Hukommelse: indlejret DDR3L, valgfri RV1106G2: 128MB/RV1106G3: 256 MB
Opbevaring: SPI-nand Flash, kapacitet: 256 MB
AI Computing Power: RV1106G2: 0,5TOPS@int8.RV1106G3: 1TOPS@INT8

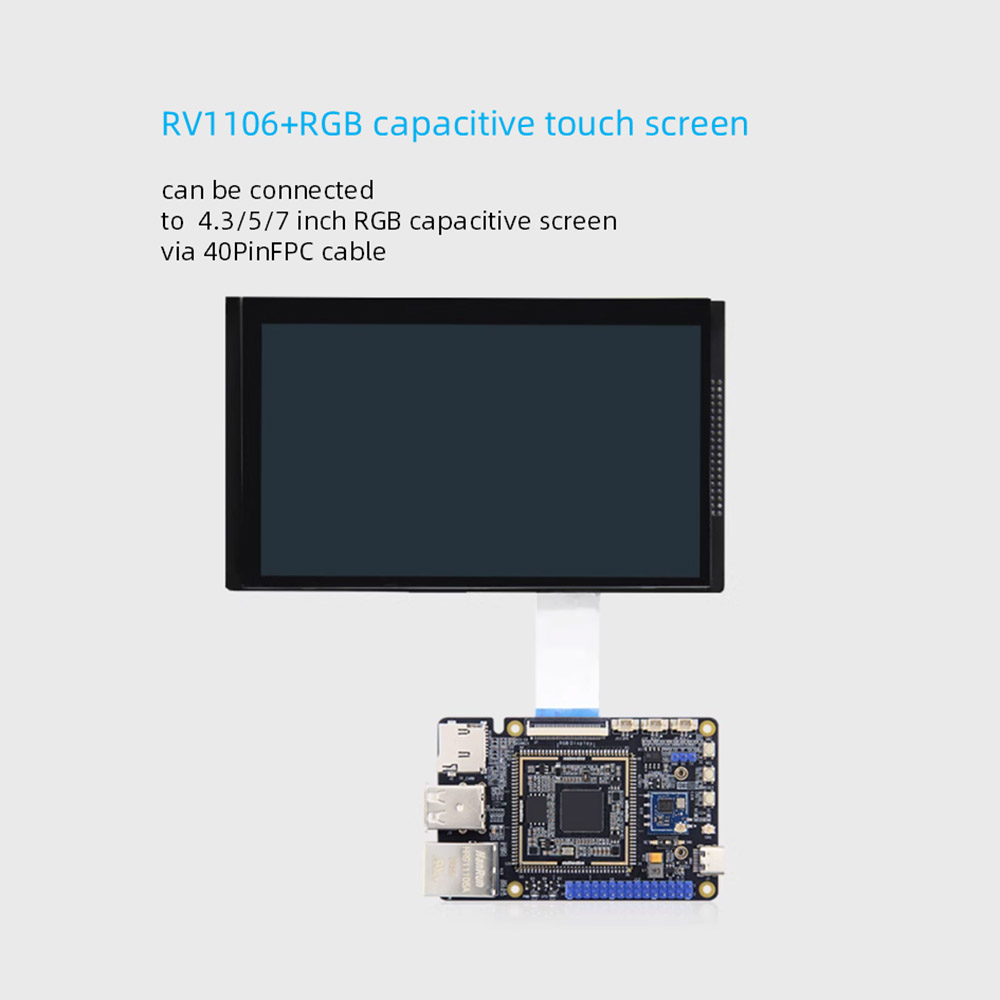

Display: 40 pin FPC-interface 0,5 mm afstand, 18bit RGB-interface-timing, kan være direkte tilsluttet vores 4,3/5/7-tommer RGB-interface-kapacitiv skærm gennem FPC-kabel

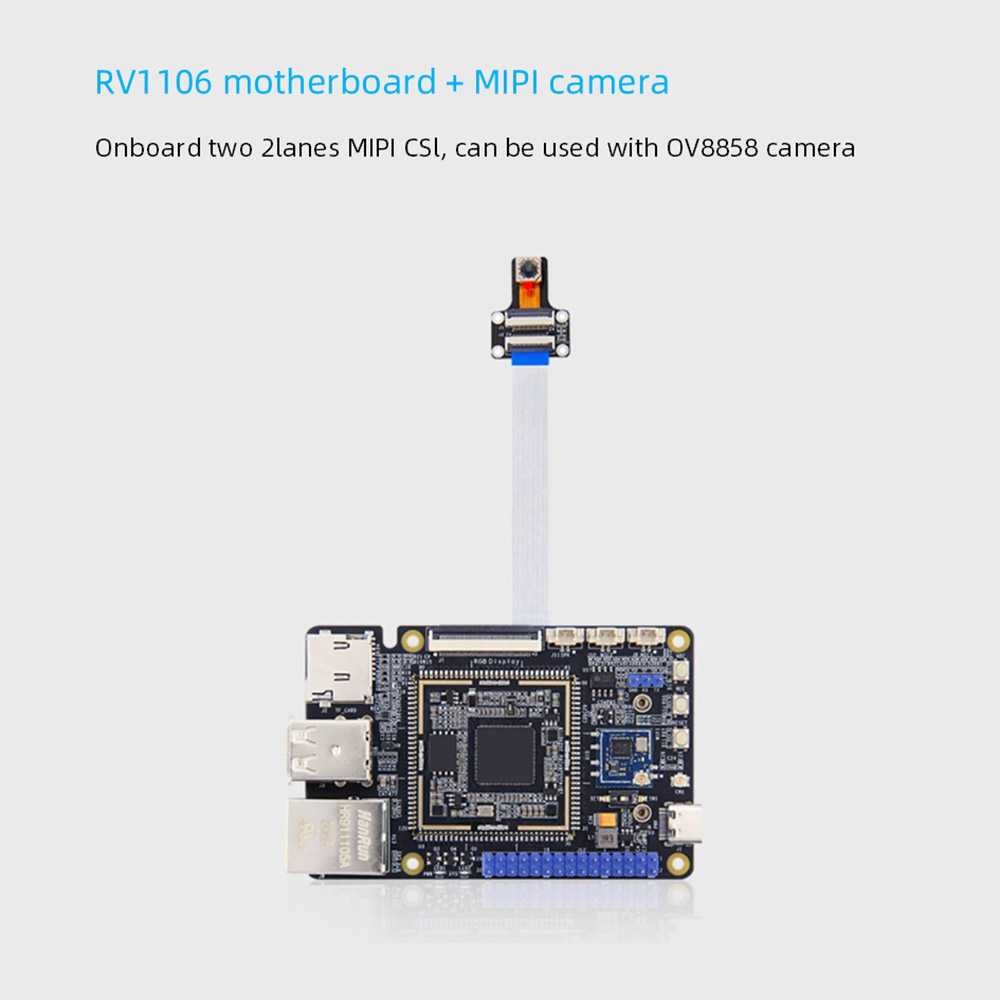

Kamera: To 2LANES MIPICSI -input, enkeltkanal understøtter op til 5M@30fps input, dobbeltkanal understøtter op til 1080p@30fps samtidigt input
Strømgrænseflade: 5V@1A DC-input, type-C-interface, kan også bruges til at forbrænde billeder
Ethernet: 100m Ethernet -port*1, understøtter 10/100 Mbps datatransmissionshastighed

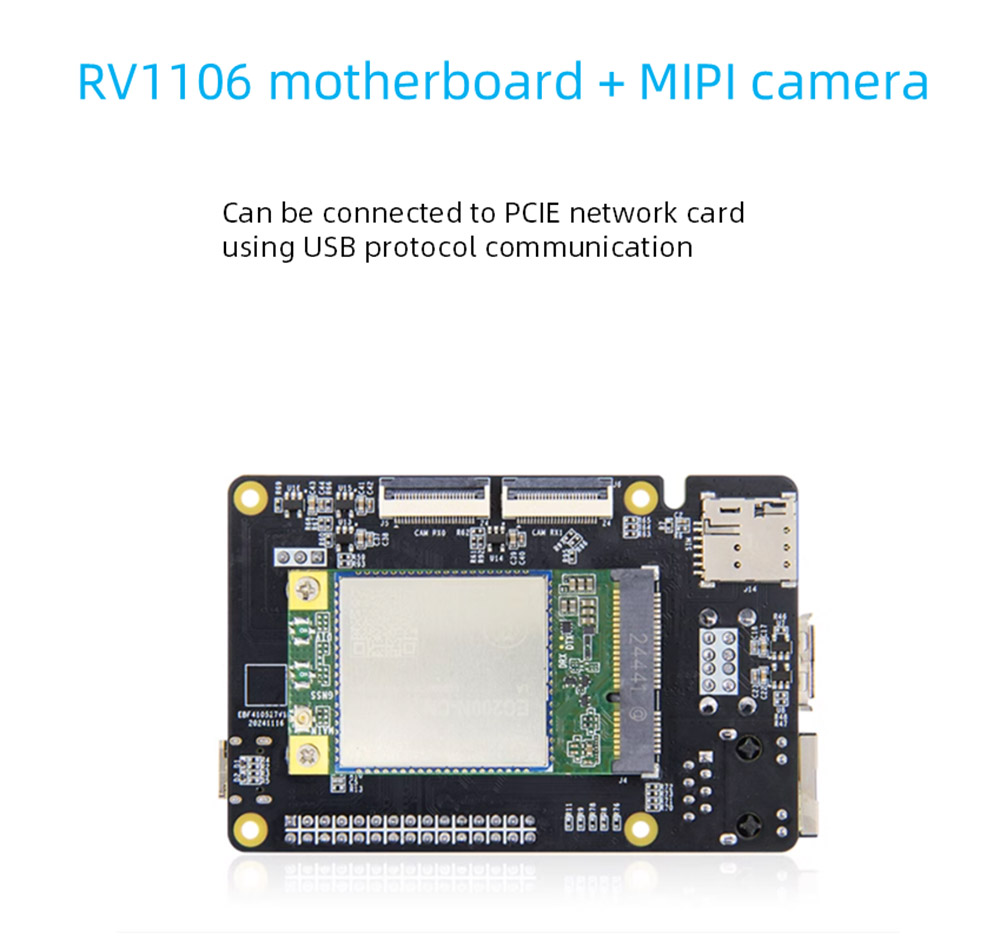

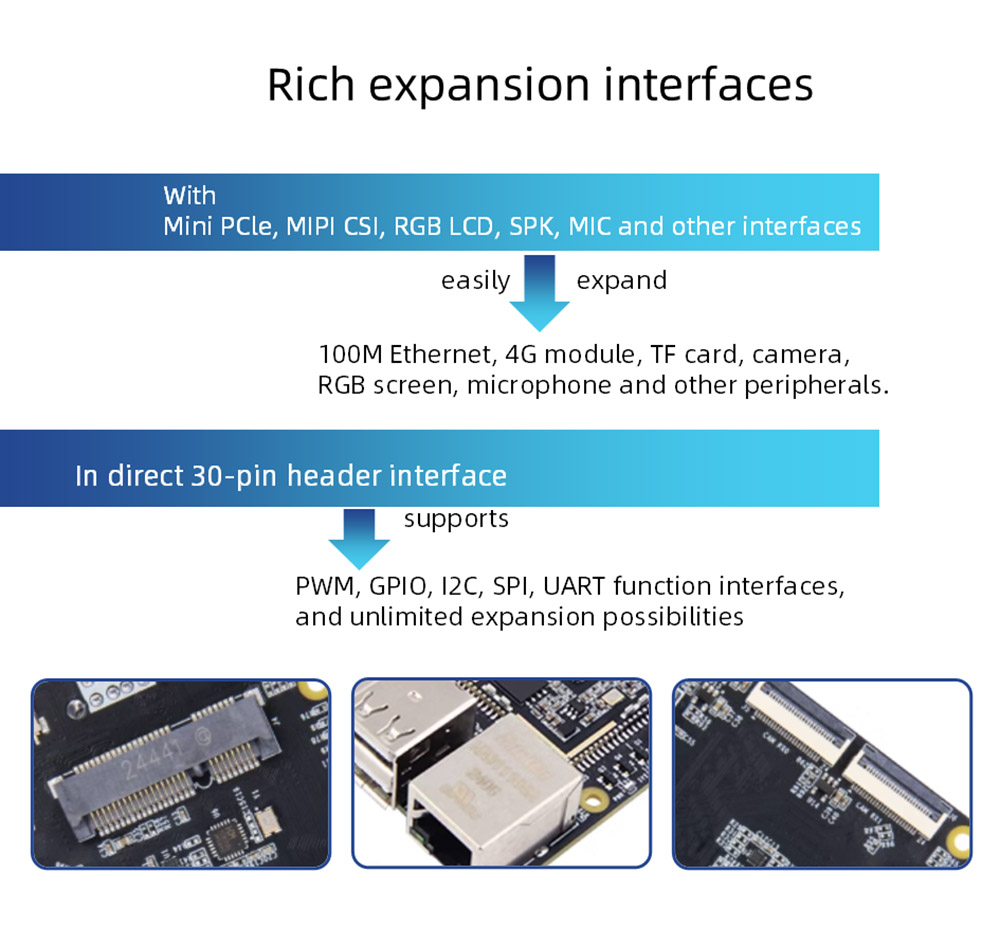

PCLE-interface: Mini-PCLE-interface*1, kan forbinde PCIe-netværkskort ved hjælp af USB-protokollekommunikation
SIM -kort: SIM -kortholder*1, SIM -kortfunktion skal bruges med 4G -modul
TF -kortholder: SD2.0 -interface, understøtter op til 512 GB, understøtter TF -kortstøvsystem
USB2.0: USB Host Type-A-interface*2
USB-OTG: vært, når den er skiftet til type-A, enhed, når den skiftes til Type-C
Valgafbryder

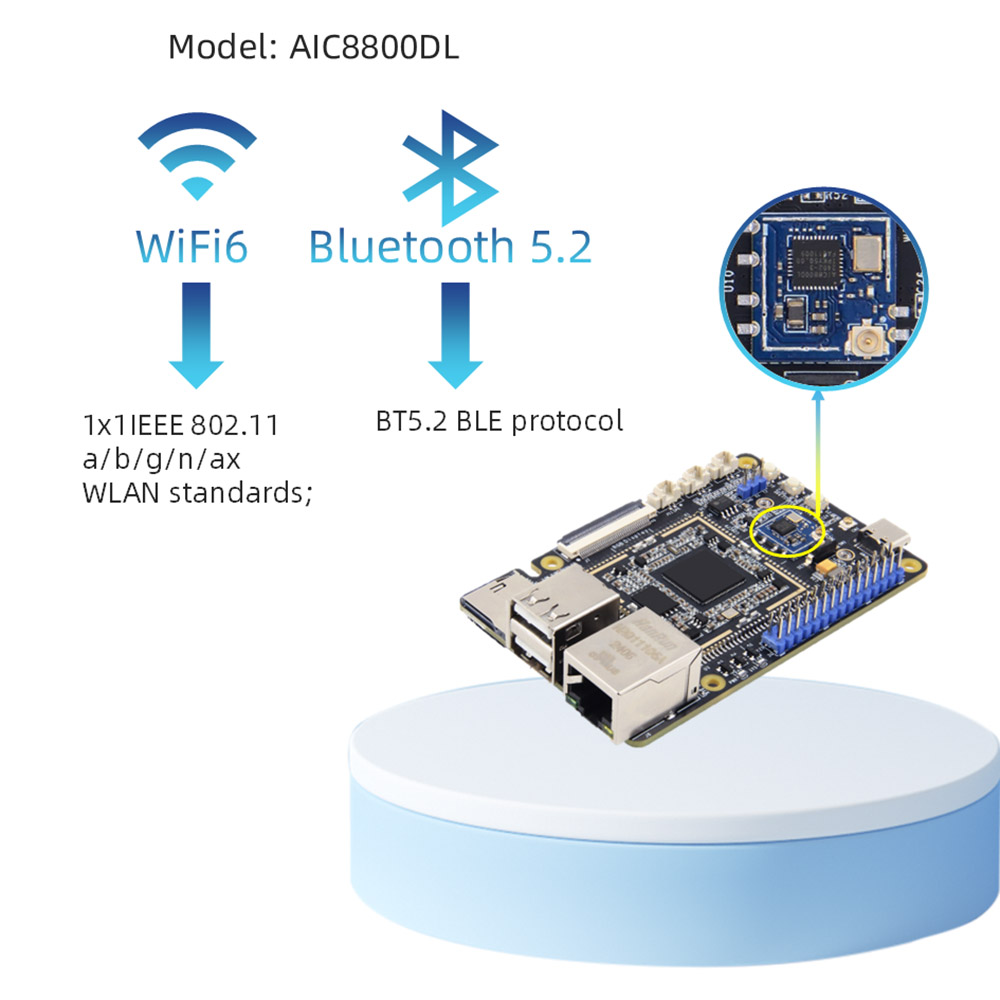

WiFi+Bluetooth: Ombordstøtte 2.4GWIFI6+BT5.2 BLE, Model: AIC8800DL30
IO -interface: pin2.54 PIN -interface, understøtter GPIO, SPI, I2C, UART, PWM -funktion
Debug Serial Port: Standardparameter 115200-8-N-1
Audio: Mikrofongrænseflade*2, dobbeltkanals mikrofoninput; Højttalergrænseflade*1, enkeltkanals SPK-afspilning (venstre kanal)
Knapper: Nulstil knap*1; Forbrændingsknap*1; ADC -knap*1
LED: strømindikator*1; Systemindikator*1

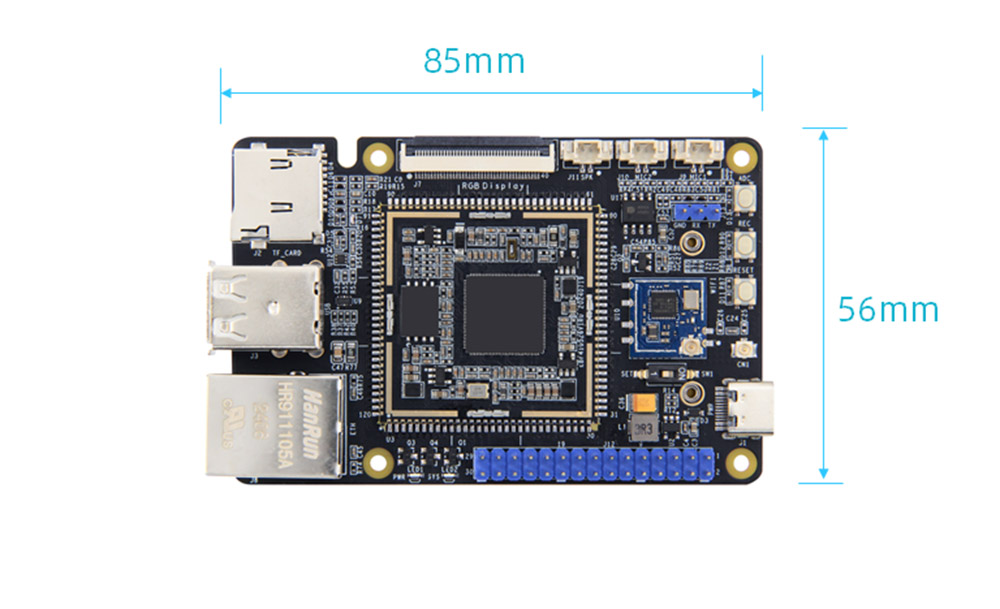

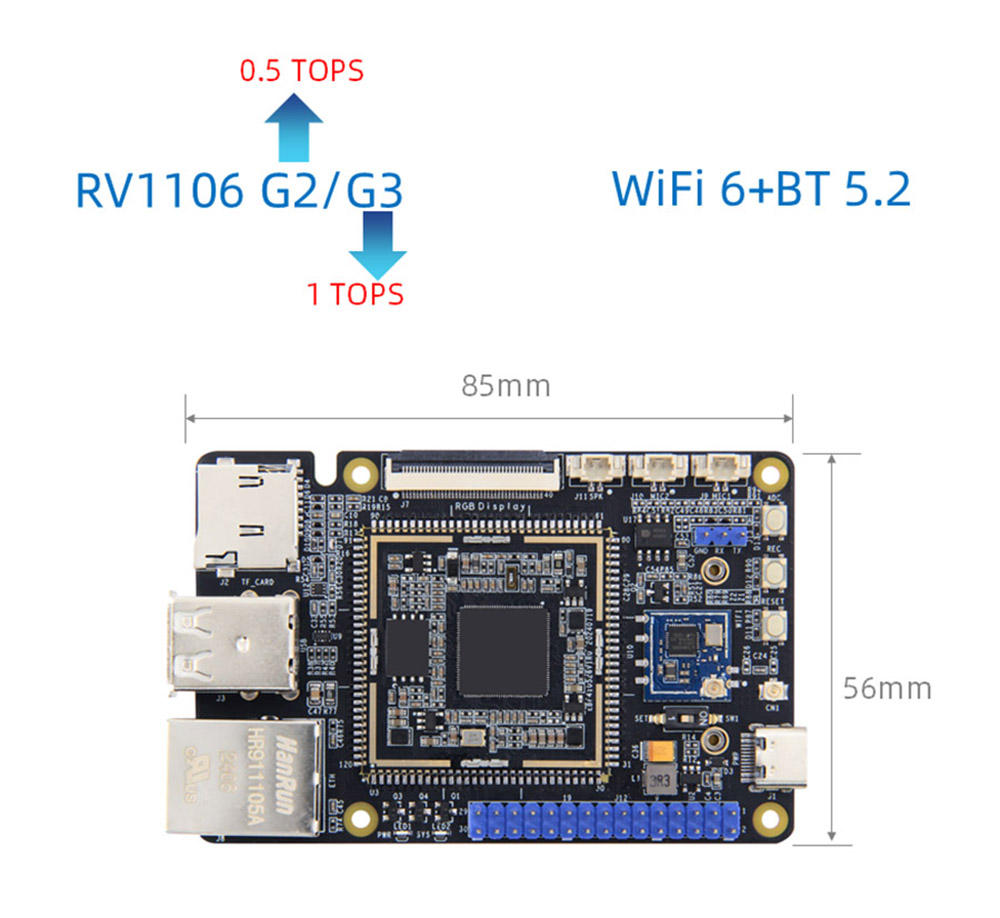

Størrelse: 56*85 mm

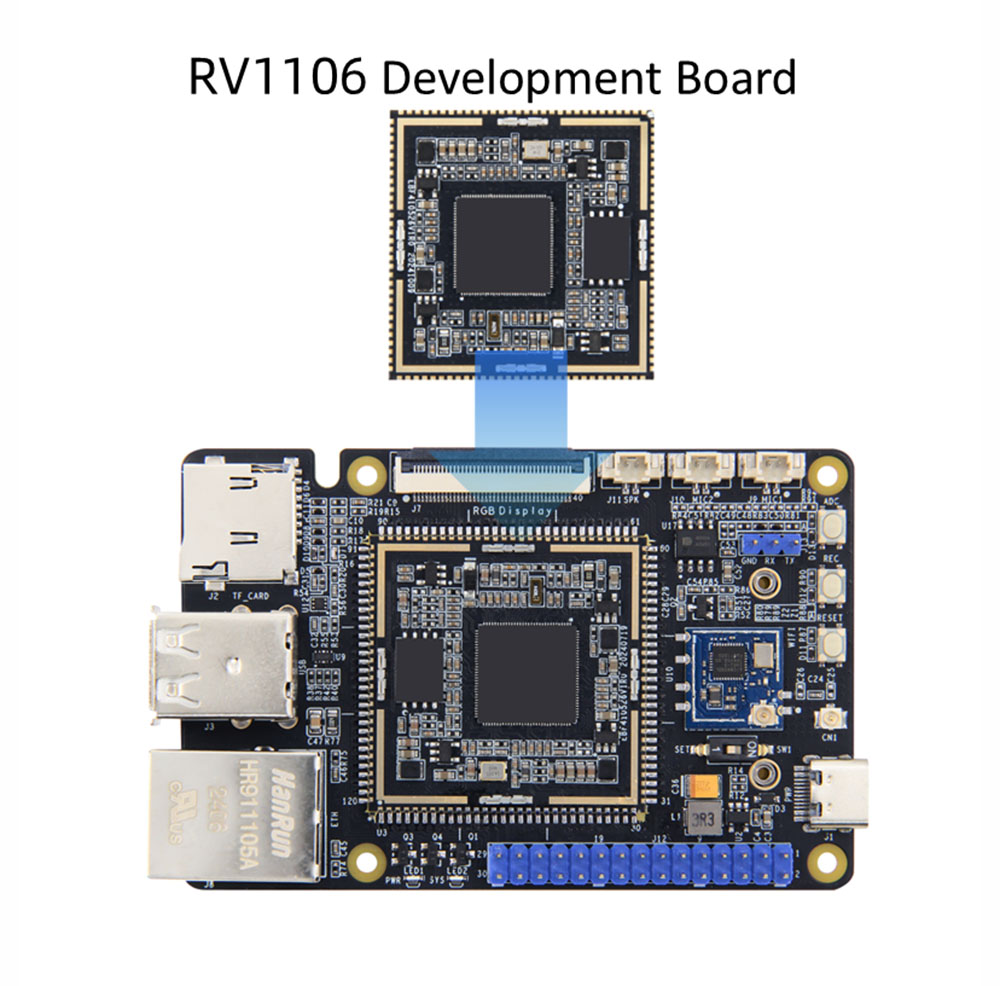

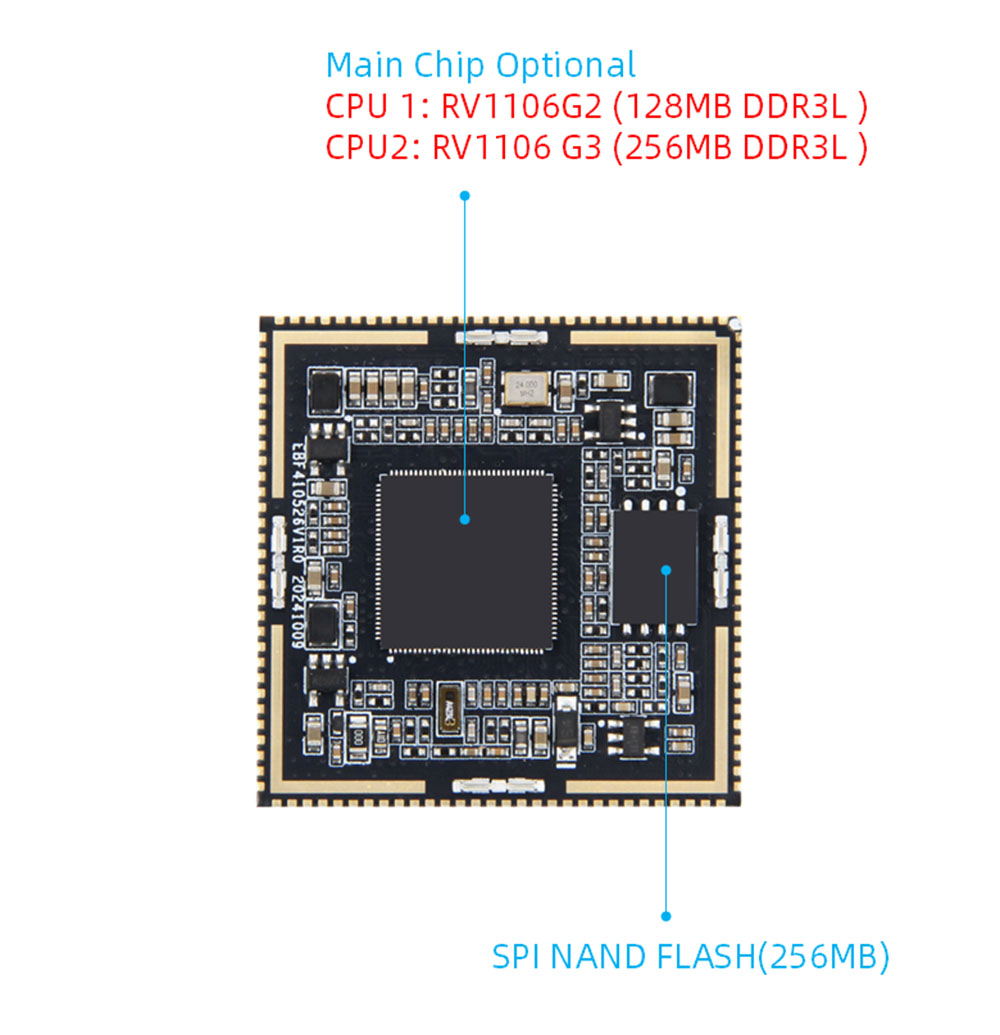

Core Board hardware -konfiguration
CPU: Hovedchip: RV1106, Cortexa7+MCU
Hukommelse: indlejret DDR3L, valgfri RV1106G2: 128MB/RV1106G3: 256 MB
Opbevaring: 256 MB Spinand Flash
AI Computing Power: RV1106G2: 0,5TOPS@int8, RV1106G3: 1TOPS@INT8
Grænseflade: Bortset fra spinand -flash, 10 ledes fuldt ud, inklusive 84 gpios inklusive 1 Npor Reset Pin og 3 USB -dedikerede stifter
PCB: 4 lag, nedsænkningsgulddesign
Størrelse: 35*35 mm
Netværksport: 1 100 m Ethernet
Seriel port: 6
I²C: 5
SPI: 2
ADC: 1
PWM: 12
I2S: 1
USB: 1
Kamera: 2
JTAG: 1
LCD: 1
