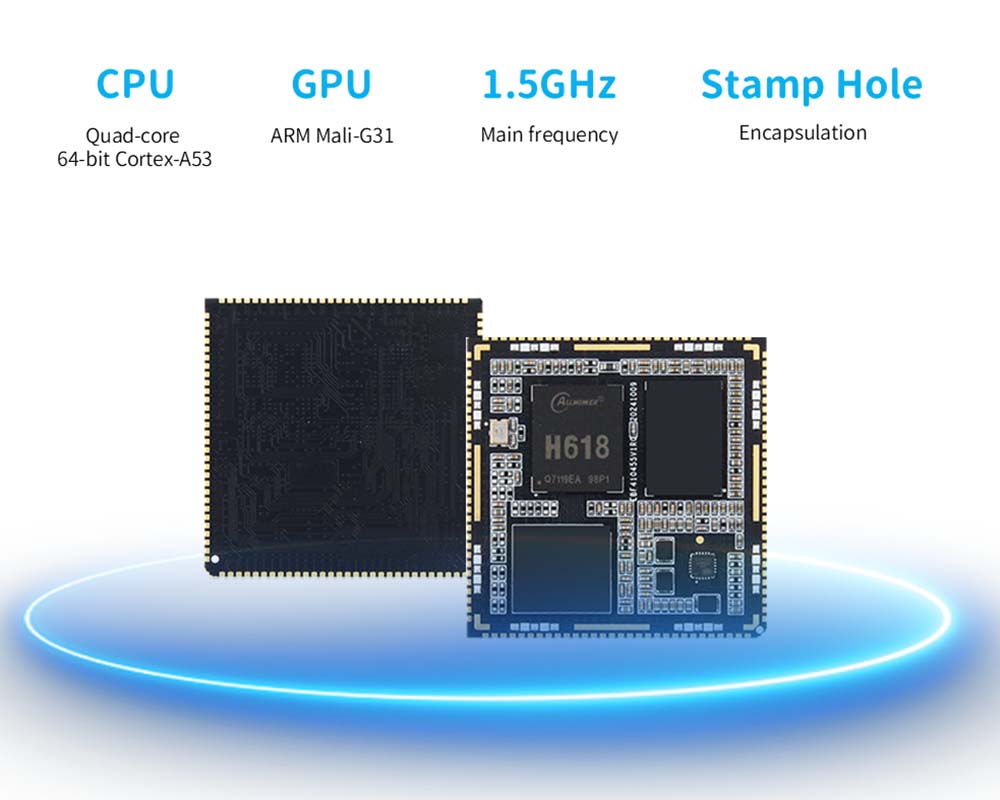

● Dette A1 Stamp Hole Core Board (TP-A1CS) bruger Allwinner H618 som hovedchippen, 64-bit quad-core cortex-A53-processor, hovedfrekvens 1.5 GHz, integrerede Mali-G31GPU, med rig lyd- og videogrænseflader, kan bruges bredt i tv-bokse, smarte screens og andre felter.
.
● Tilvejebringer to hukommelses- og lagringsmuligheder, hukommelse LPDDR4 Valgfri 2 GB/4GB, opbevaring EMMC 3 -indstillinger 8 GB/32GB.
● Vedtagelse af stempelhulegrænsefladedesign er brættet kun 40*40 mm i størrelse, lille og udsøgt, med 6 lag sort nedsænkningsguld. Foruden DDR, er EMMC Bus, LRADC, i0 fuldt ud ført ud
● Den perifere grænseflade er rig, og kernebestyrelsen fører USB OTG/Host, I2CSPI, PWM, I2S, HDMI, UART og andre grænseflader gennem Stamp Hole Connection.
● Støtter officielt mainstream Android TV, Debain, Ubuntu -operativsystembilleder og kan anvendes til mere end 6 forskellige applikationsmiljøer.

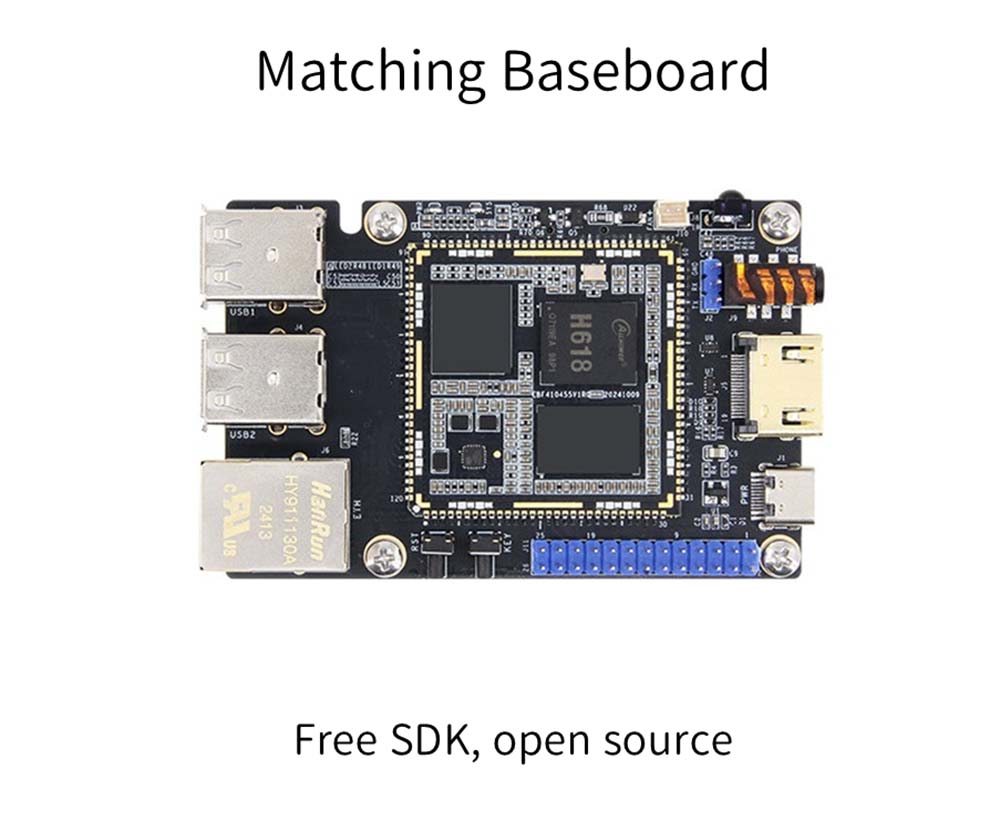

● Den matchende Wildfire Luban Cat A110 Whole Board giver tutorials og SDK Driver Development Kits, og informationen er helt open source, som er praktisk for brugere at bruge og sekundær udvikling.

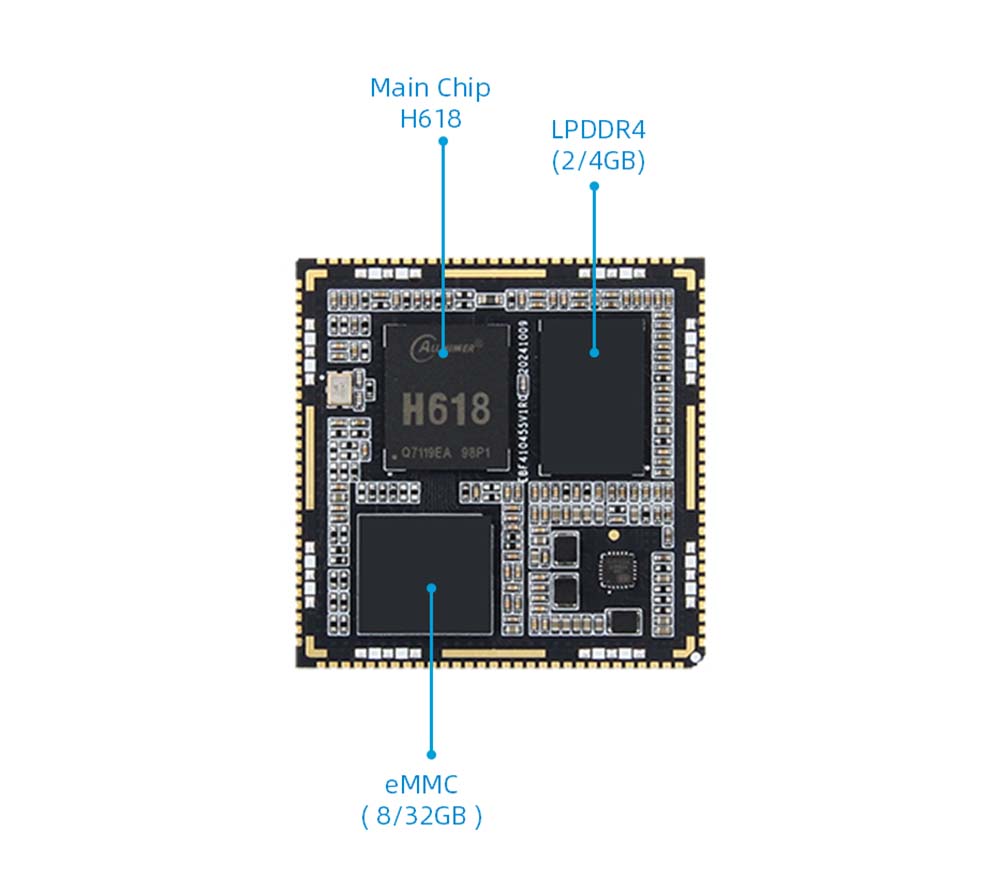

● Hovedchip: Allwinner H618
● CPU: 4-core 64-bit cortex-A53
● Copp: Arm Malizo-G31
● Hukommelse: ombord LPDDR4, 2/4GB
● Opbevaring: EMMC, 8/32GB, understøtter EMMC Boot System
● Interface: Foruden DDR, EMMC Bus, LRADC, 10 Fuld kundeemner, inklusive GPI088, inklusive 8 USB -dedikeret, 1 AP Reset Nulstil pin, 1 Bluetooth Enable, 1 WiFi Enable, 1 Fel Button
● PCB: 6 lag, nedsænkningsgulddesign

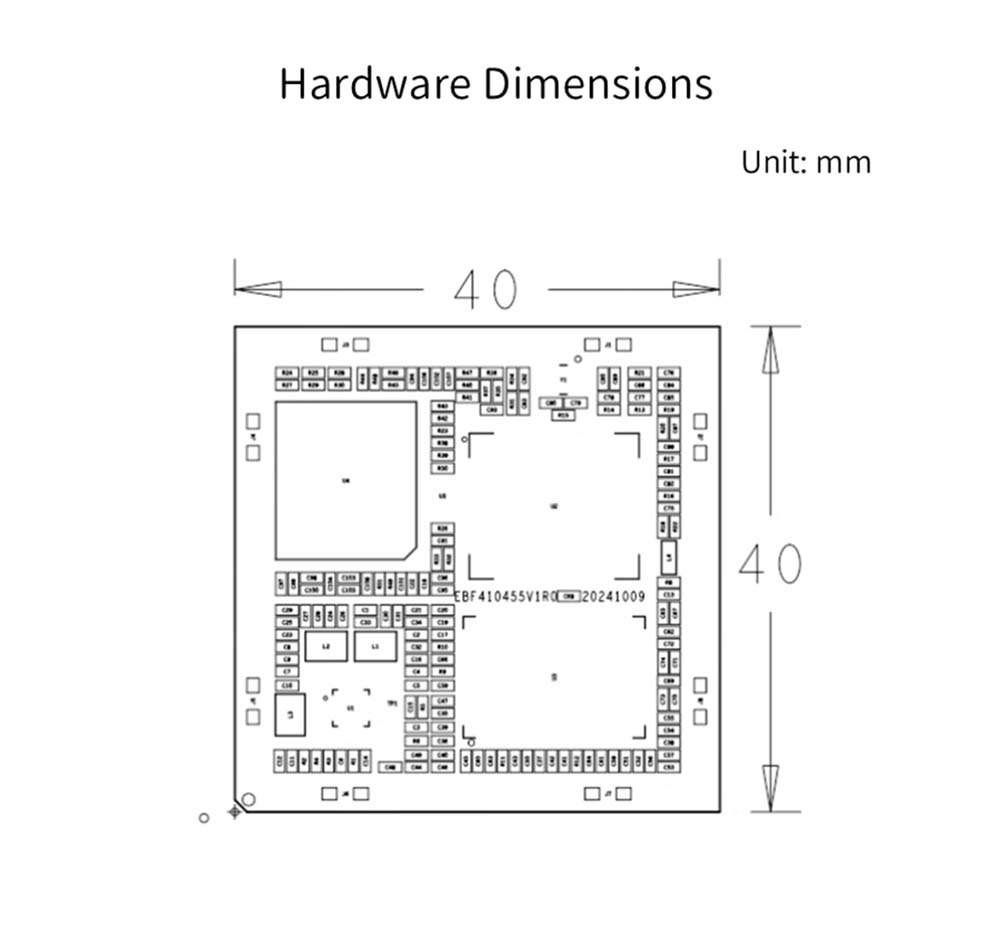

● Størrelse: 40*40 mm
● Netværksport: 1 Gigabit Ethernet
● JTAG: 1
● lyd: 1, venstre og højre kanaler
● Seriel port: 6
● 12c: 5
● SPI: 2
● PWM: 4
● 12s: 3
● USB OTG: 1
● USB -vært: 3
● HDMI: 1
● SD: 1

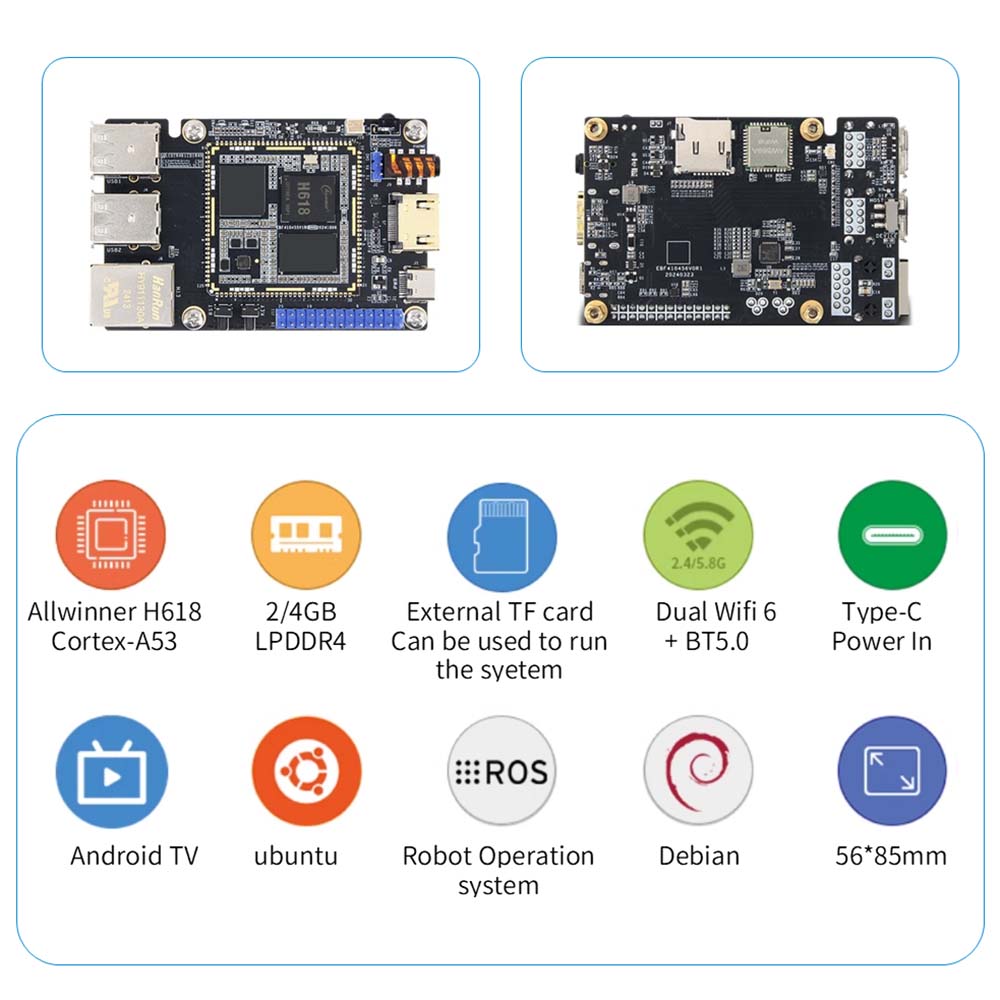

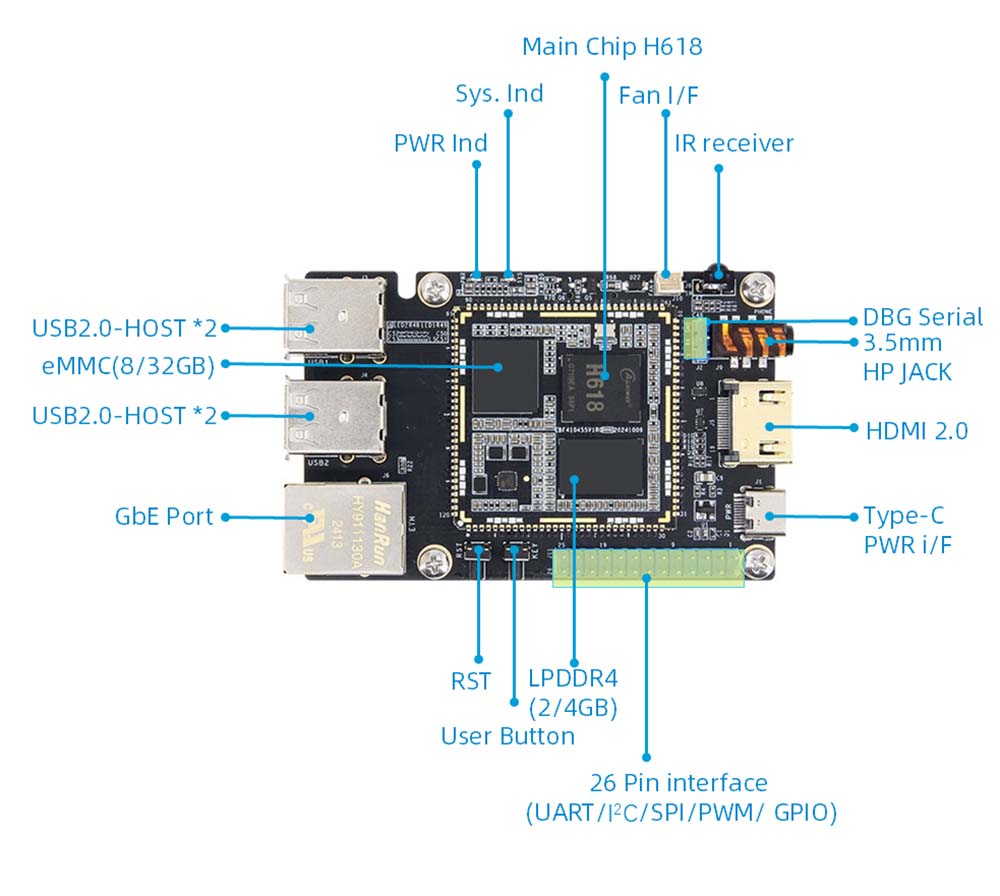

1. CPU: Hovedchip: Allwinner H618, 4-core 64-bit cortex-A53
2. GUU: MM G31 MP2
3. hukommelse: ombord LPDDR4, 2/4GB
4. Opbevaring: EMMC, 8/32GB, understøtter EMMC Boot System
5. Strømgrænseflade: 5V@3A DC-input, Type-C-interface, kan også bruges til at forbrænde billeder
6. Y Ethernet: 10/100/1000m Adaptiv Ethernet -port
7. USB2.0: USB Host Type-A-interface*4 4
8. USB-OTG Selection Switch: Vært, når den skiftes til type-A, enhed, når den skiftes til Type-C
9. HDMI: HDMI2.0 Skærmgrænseflade*1, understøtter 1920x1080@60fps under Linux -systemet og 4096x2160@60fps under Android TV -system

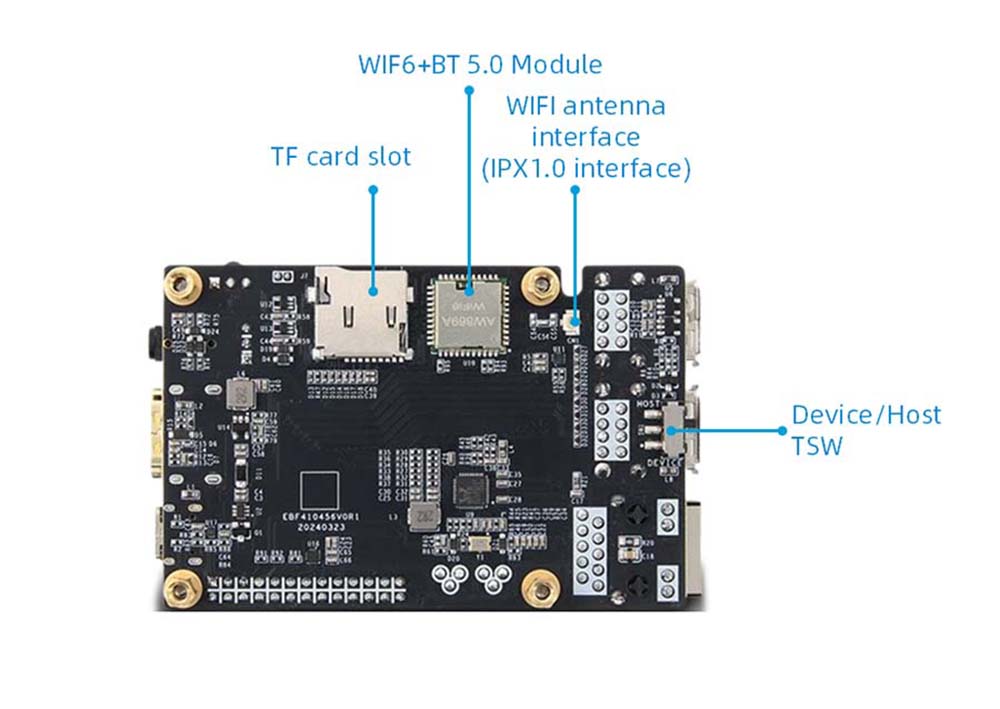

10. WiFi+Bluetooth: Onboard Support 2.4G/5.8G Dual-Band WiFi6+Ble5.0, Model: AW869A
11. TF -kortholder: SD3.0 -interface, understøtter op til 512 GB, understøtter TF -kortstøvsystem
12. I0 -interface: 26 pin 2,54 pin -interface, understøtter GPIO, SPI, I2C, UART, PWM -funktioner
13. Debug Serial Port: Standardparameter 115200-8-N-1
14. Audio: 3,5 mm hovedtelefongrænseflade*1;
15. Knap: Nulstil knap*1, brugerknap*1
16. LED: strømindikator*1; Systemindikator "1
17. Infrarød modtager: Support infrarød fjernbetjeningsfunktion
18. Fan -interface: Support installation af 5V ventilator til varmeafledning
19. Størrelse: 56*85 mm
