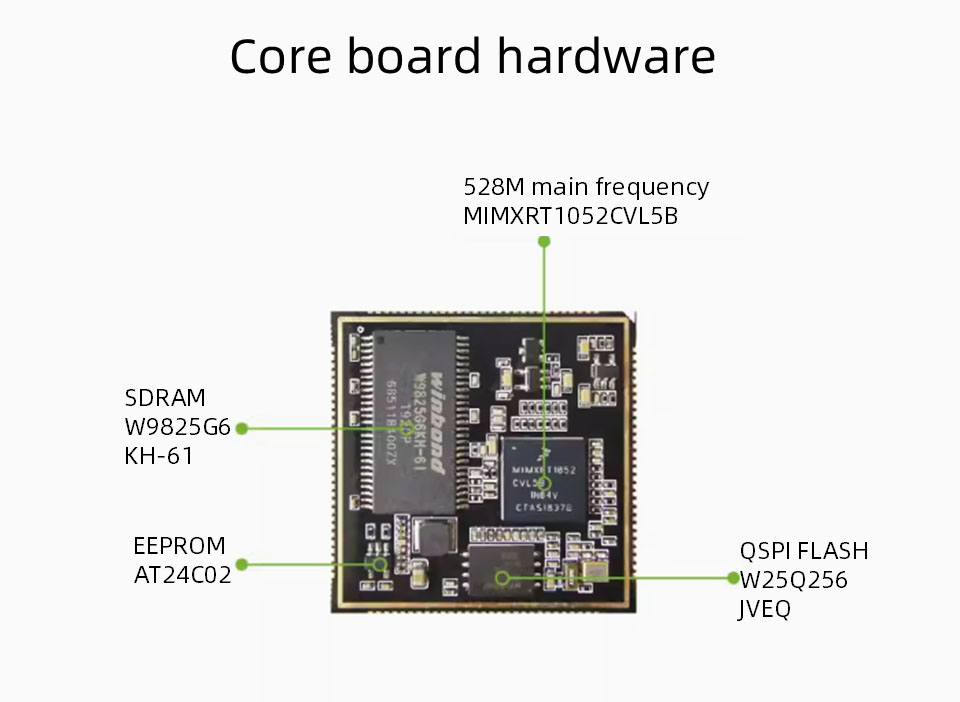

● Denne RT1052 S2 Core Board er designet baseret på NXP MIMXRT1052CVL5B -processoren.
● Komponenterne i hele bestyrelsen er lavet af materialer i industriklasse.
● Hardwareressourcerne i kernebestyrelsen inkluderer
● 32 MB SDRAM, 32 MB eller flash og 256b EEPROM.
● PCB vedtager et 6-lags sort nedsænkningsgulddesign med en samlet størrelse på 38*38 mm, i alt 116 stifter og en stiftafstand på 1,0 mm. Bortset fra SEMC -bussen føres de resterende 10 stifter af chippen alle ud.
Hovedchip: MIMXRT1052CVL5B, Cortex-M7-kerne, hovedfrekvens 528MHz
SDRAM: 2MB, TSSOP -pakke, brand Winbond, industriel kvalitet
Flash: 32MB, WSON8 -pakke, brand Winbond, industriel kvalitet
EEPROM: AT24C02 256B
Ethernet Phy: Ingen
PCB -størrelse: 38*38 mm
Strømforsyning: 3.3V
Shield Cover: Intet Shield Cover
GPIO: 116 pins, 1,0 mm pin -afstand, bortset fra SEMC -bus, er alle andre i0 ført ud
Driftstemperatur: -40 ~ 85 ° C, industriel kvalitet

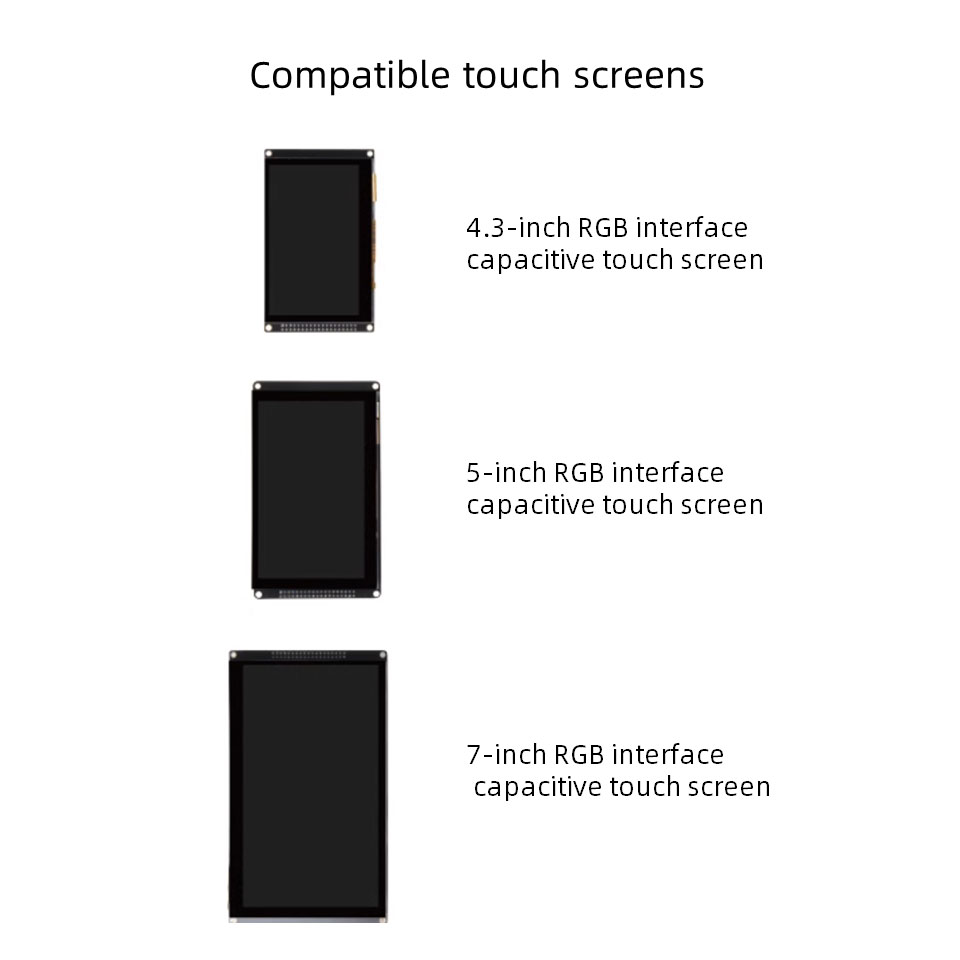

● LCD: 1 kanal
● USB: 2 kanaler, med højhastigheds phy
● SDIO: 2 kanaler
● I²C: 4
● SPI: 4
● UART: 8
● SAI: 3
● ADC: 2 (16 kanaler hver), 12bit
● PWM: 4
● JTAG: 1 kanal
● SPDIF: 2 kanaler
● Kan: 2
● Bemærk: Ovenstående data kan genbruges, se venligst Core Board PIN -beskrivelsen som et referencedesign
Bemærk: Bestyrelsen kan tilpasses med en minimumsordre på 500
